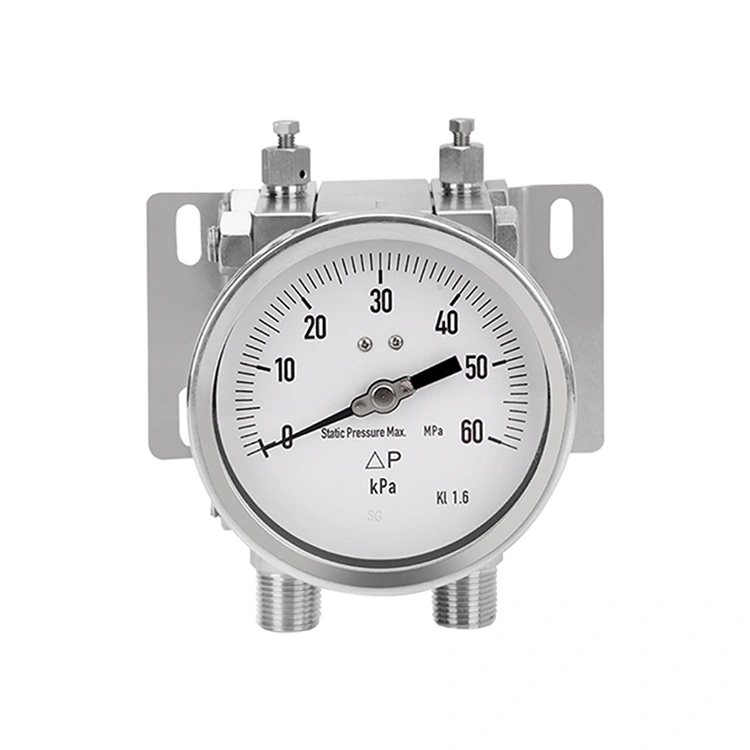

All Metal Media Chamber ger överlägsen motståndskraft mot korrosion och högtrycksförhållanden, vilket gör den idealisk för ett brett spektrum av processtillämpningar. Differenstrycksmätaren mäter exakt skillnaden i tryck mellan två punkter och erbjuder exakta avläsningar som är avgörande för processkontroll och övervakning.
Med modell DP73 får du en mångsidig och pålitlig lösning som uppfyller processindustrins höga krav. Dess helt metallkonstruktion säkerställer långvarig prestanda, medan dess precisionsmätmöjligheter ger den noggrannhet du behöver för att upprätthålla optimala processförhållanden.
Oavsett om du är inom den kemiska, petrokemiska, läkemedels- eller livsmedels- och dryckesindustrin, är vår All Metal Media Chamber Differential Pressure Gauge, modell DP73, din pålitliga partner för processkontroll och övervakning. Lita på oss för kvalitet, tillförlitlighet och precision i dina processtillämpningar.
● För gasformiga och flytande aggressiva medier som inte är mycket viskösa eller kristalliserande, även i aggressiva miljöer
● Pumpövervakning och kontroll
● Filterövervakning
● Nivåmätning på slutna kärl

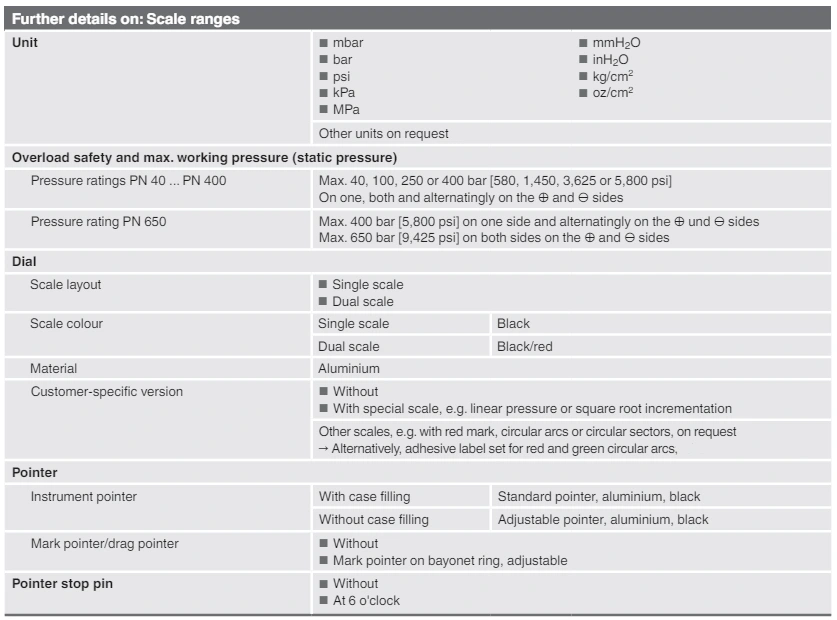

● Differenstrycksmätning sträcker sig från -1 ... +30 bar [-14,5 ... 435 psi] till 0 ... 40 bar [0 ... 580 psi]
● Högt arbetstryck (statiskt tryck) och hög överbelastningssäkerhet, valbar 40 bar [580 psi], 100 bar [1 450 psi], 250 bar [3 625 psi], 400 bar [5 800 psi] och 650 bar [9 425 psi]
● Transmissionsvätskan i mätkammaren dämpar indikatorn vid stora förändringar av tryckhastigheten
● Modell DP73M: Monel-version

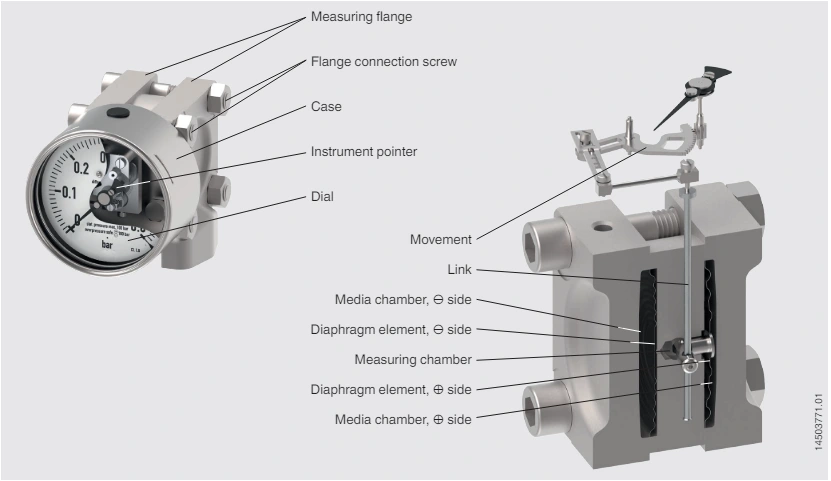

■ Trycken p1 och p2 verkar på ⊕ och ⊖ sidorna av mätkammaren.
■ Mediekamrarna är separerade från den transmissionsvätskefyllda mätkammaren med ett membranelement vardera.
■ Tryckskillnaden mellan ⊕- och ⊖-sidorna avleder membranet på ⊕-sidan och förskjuter transmissionsvätskan.
■ Avböjningen överförs till rörelsen via länken.
■ Rörelsen omvandlar avböjningen till en pekarrotation. Överbelastningssäkerhet Genom lastupptagningspunkter med metalliska säten för membranelementen tål instrumentet extremt höga arbetstryck med tryckklasser på PN 40 ... PN 650 (40 ... 650 bar [580 ... 9 425 psi] ).
Standard
|
Design
|
EN837-3 Membran- och kapseltryckmätare, dimensioner, metrologi, krav och testning
FRÅN 16003 Tryckmätningsinstrument för differenstryck |
|
Nominell storlek (mm) |
100, 160 |
|
Fönster |
Laminerat säkerhetsglas |
|
Anslutningsplats |
Nedre fäste (radial) Andra anslutningsplatser på begäran |
|
Fall
|
Design Säkerhetsnivå “S1” enligt EN 837-1: Med utblåsningsanordning
Material Rostfritt stål 1.4404 (316L) Rostfritt stål 1.4571 (316Ti) |
|
Fodralfyllning
|
■ Utan ■ Glycerin-vattenblandning ■ Silikonolja Instrument med höljefyllning med kompensationsventil för att ventilera hölje. |
|
Avluftning av mediakamrarna
|
Spännvidd ≤ 0,25 bar [3,63 psi] Med ventilation
Spännvidd > 0,25 bar [3,63 psi] ■ Utan ■ Med ventilation |
| Rörelse |
Rostfritt stål |
|
Mätelement |
Typ av mätelement 2 membranelement med transmissionsolja |
|
Material |
Diafragma element Spännvidd ≤ 0,25 bar [3,63 psi] ■ Rostfritt stål 316L ■ Hastelloy C276
Spännvidd > 0,25 bar [3,63 psi] ■ Rostfritt stål 316L / NiCr legering (Inconel) ■ Hastelloy C276 |
|
Noggrannhetsspecifikationer |
Noggrannhetsklass ■ 1.6 ■ 2.5 ■ 1.0 (applikationstest krävs) |
|
Nollpunktsinställning |
Instrument med fodralfyllning ■ Utan ■ Extern inställning
Instrument utan höljefyllning ■ Utan ■ Inställning med hjälp av justerbar visare |
|
Påverkan av statiskt tryck |
Beroende på skalområde och tryckklass |
|
Temperaturfel |
Vid avvikelse från referensförhållandena vid mätsystemet: ≤ ±0,5 % per 10 °C [≤ ±0,5 % per 18 °F] av fullt skalvärde |
|
Referensvillkor |
Omgivningstemperatur +20 °C [+68 °F] |

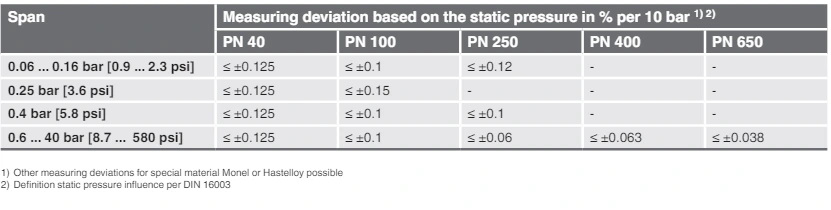

Statisk tryckpåverkan

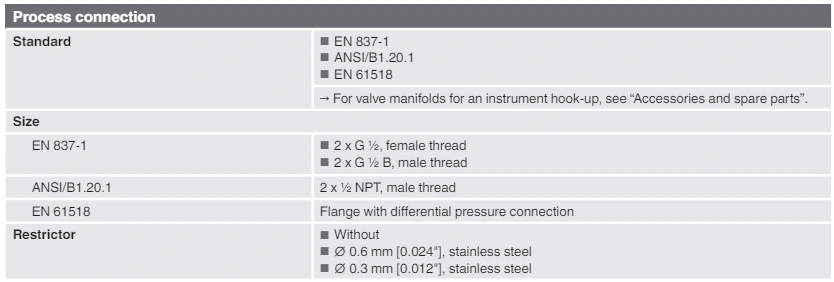

Andra processkopplingar på begäran
|
Material
|
Mätflänsar med processanslutning ■ Rostfritt stål 316L ■ Hastelloy C276 |
|
Tätning |
FPM/FKM |
|
Avluftning av mediakamrarna |
■ Rostfritt stål 316L ■ Hastelloy C276 |
|
Diafragma element |
■ Rostfritt stål 316L ■ Hastelloy C276 |

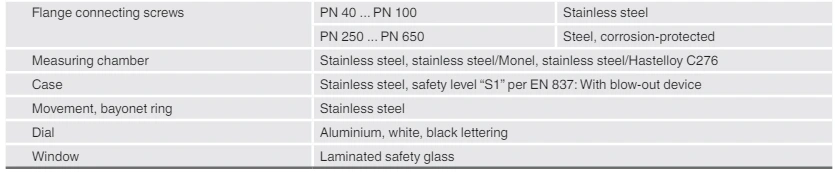

Material (i kontakt med miljön)
Andra versioner
■ Olje- och fettfri
■ För syre-, olje- och fettfri
■ För väte
■ Silikonfri
■ Enligt NACE MR 0175 / ISO 15156, användning i H₂S-innehållande miljöer vid olje- och gasproduktion
■ Enligt NACE 2) MR 0103 / ISO 17945, metaller resistenta mot sulfidspänningssprickning
■ Med pre-volym deflagrationsflamskydd 3) för anslutning till zon 0 (EPL Ga)
■ Differenstrycksmätare med brytarkontakter, hög överbelastningssäkerhet,
■ Differenstrycksmätare med elektrisk utsignal, hög överbelastningssäkerhet
