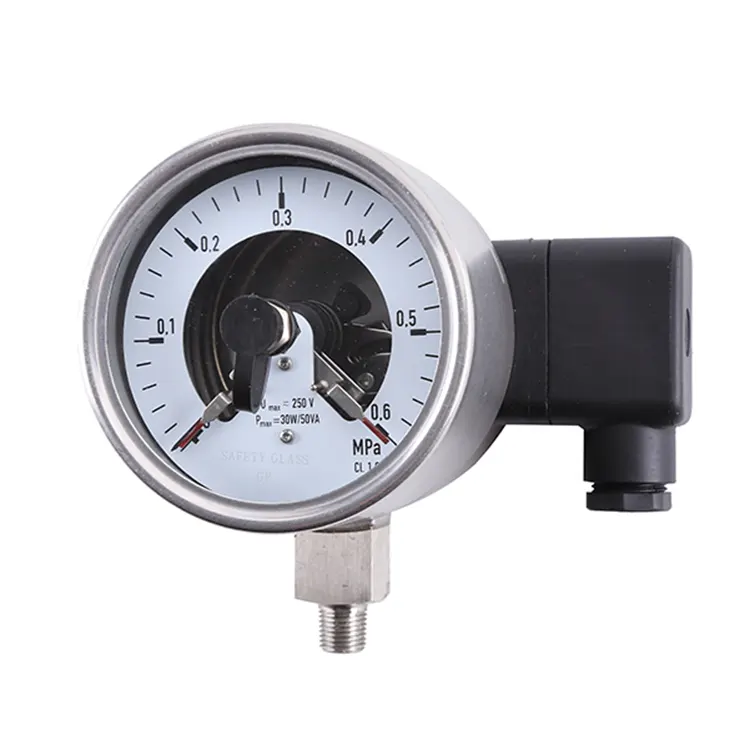

Du kan vara säker på att köpa skräddarsydd Bourdon Tube Tryckmätare med brytarkontakter från oss. Vi ser fram emot att samarbeta med dig, om du vill veta mer kan du rådfråga oss nu, vi kommer att svara dig i tid! Den toppmoderna Bourdon-rörtrycksmätaren med brytarkontakter, tillverkad i Kina, används främst för mätning av gastryck och erbjuder möjligheter för mikrotrycksmätning och övertrycksskydd i en viss utsträckning. Konstruerad med ett hållbart hölje av rostfritt stål säkerställer denna mätare robusthet och livslängd.
Vår Bourdon-rörtryckmätare med brytarkontakter har upp till 4 brytarkontakter per instrument, vilket gör den mångsidig för olika applikationer. Dessutom finns den med höljefyllning för att motstå höga dynamiska tryckbelastningar eller vibrationer. Specialversioner inkluderar instrument med induktiva kontakter lämpliga för riskområden, kontakter skräddarsydda för PLC-tillämpningar och som tillval tillgängliga i säkerhetsversionen S3 enligt EN 837-standarder.
● Styrning och reglering av industriella processer
● Övervakning av anläggningar och omkoppling av kretsar
● För gasformiga och flytande aggressiva medier som inte är mycket viskösa eller kristalliserande, även i aggressiva miljöer
● Kemisk industri, petrokemisk industri, kraftverk, gruvdrift, on-/offshore, miljöteknik, maskinbyggnad och allmän anläggningskonstruktion
● Upp till 4 switchkontakter per instrument
● Finns även med höljefyllning för höga dynamiska tryckbelastningar eller vibrationer Instrument med induktiva kontakter för användning i farliga områden
● Instrument med kontakter för PLC-applikationer
● Instrument finns som tillval i säkerhetsversion S3 enligt EN 837
|
Design |
FRÅN 16085 |
|
Nominell storlek i mm |
100, 160 |
|
Noggrannhet |
1.0 |
|
Skalområden
|
0…0,6 MPa till 0…160 MPa andra enheter (t.ex. psi, kPa) tillgängliga eller alla andra likvärdiga vakuum- eller kombinerade tryck- och vakuumintervall |
|
Tryckbegränsning |
Stadig: Fullskalevärde Fluktuerande: 0,9 x fullskalevärde Kort tid: 1,3 x fullskalevärde |
|
Tillåten temperatur |
Omgivning: -20 … +60 °C
Medium: +200 °C [+392 °F] max. med ofyllda instrument +100 °C [+212 °F] max. med fyllda instrument |
|
Temperatureffekt |
När temperaturen på mätsystemet avviker från referenstemperaturen (+20 °C): max. ±0,4 %/10 K av fullskalevärde |
|
Inträngningsskydd enligt IEC/EN 60529 |
IP65 |
|
Processanslutning |
SS316L ■ G ½ B ■ ½ NPT ■ M20 x 1,5 andra på begäran |
|
Anslutningsplats |

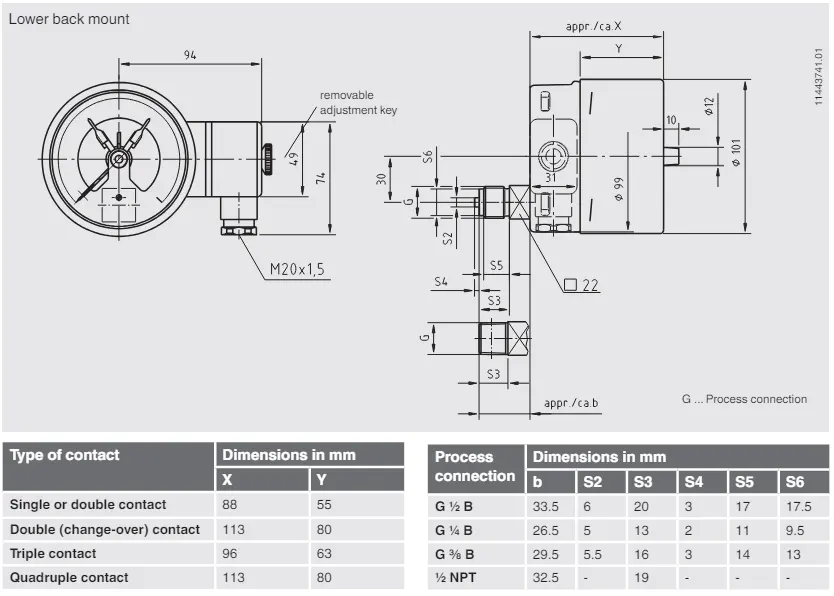

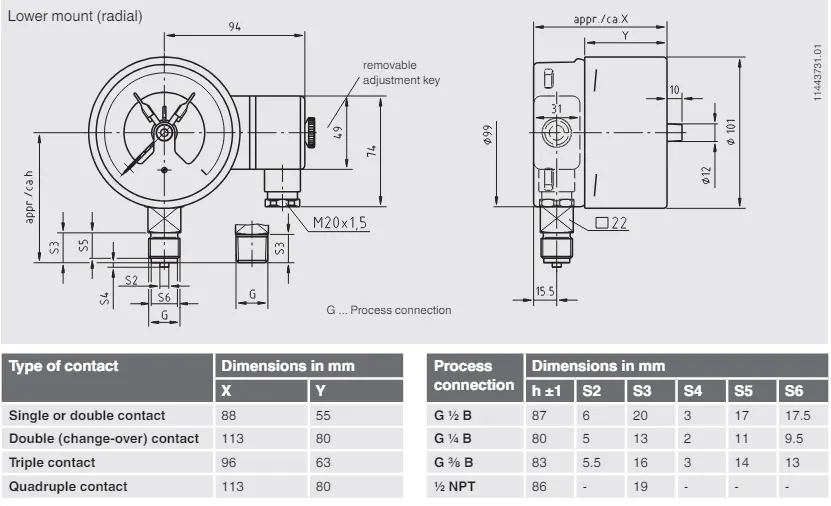

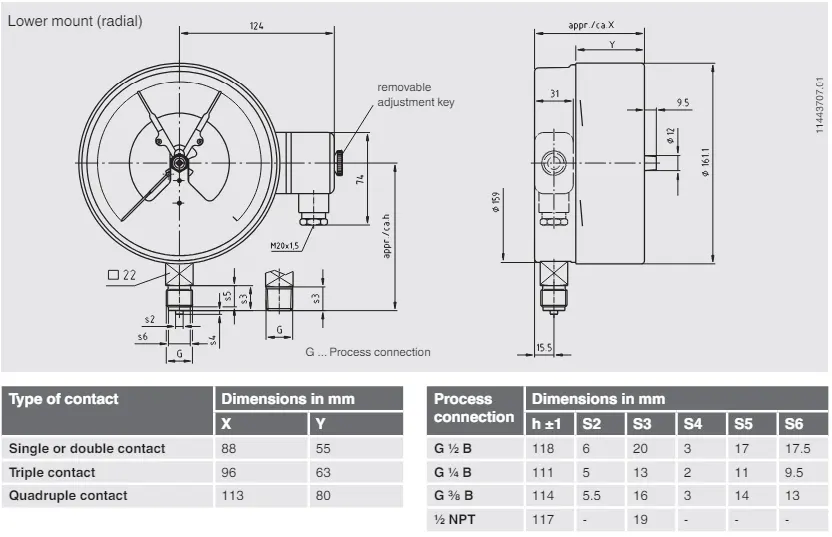

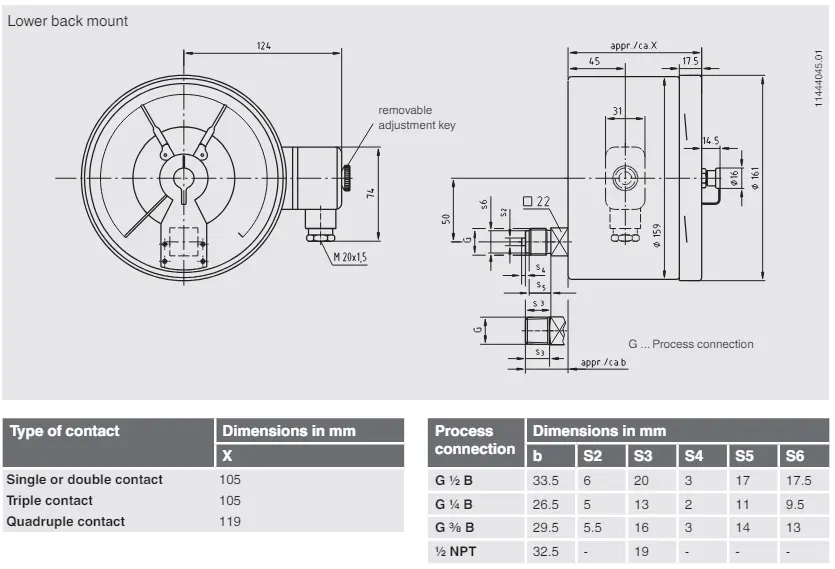

■ Nedre fäste (radial) ■ Nedre ryggfäste |
|
Fall |
Rostfritt stål |
|
Tryckelement |
Rostfritt stål 316L C-typ eller spiralformad typ |
|
Rörelse |
Rostfritt stål |
|
Ringa |
Aluminium |
|
Ställ in pekaren |
Aluminium, röd |
|
Fönster |
Laminerat säkerhetsglas |
|
Elektrisk anslutning |
Kabeluttag PA 6, svart Enligt VDE 0110 isoleringsgrupp C/250 V Kabelgenomföring M20 x 1,5 Dragavlastning 6 skruvklämmor + PE för ledartvärsnitt 2,5 mm² Övriga på begäran |
|
Byt kontakter |

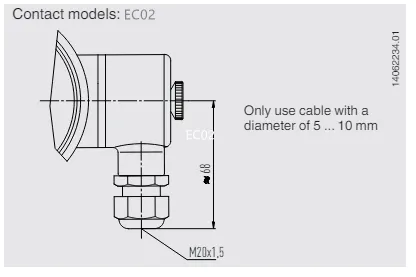

Magnetisk snäppkontakt modell EC02 ■ Ingen kontrollenhet och ingen strömförsörjning krävs ■ Direktkoppling upp till 250 V, 1 A ■ Upp till 4 brytarkontakter per mätinstrument |

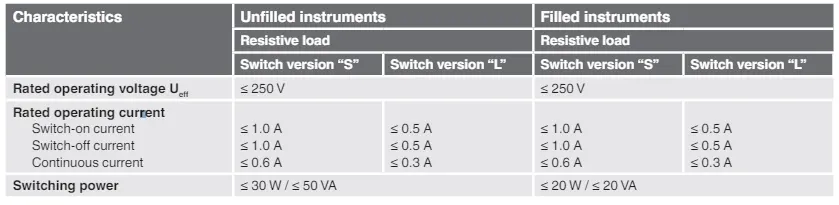

Specifikationer för instrument med magnetisk snäppkontakt modell EC02
Rekommenderat inställningsområde för kontakterna är 25 ... 75 % av skalan (0 ... 100 % på begäran). Kontaktmaterial (standard): Silver-nickel, guldpläterad
Ställa in kontakter
Det rekommenderade minsta spelet mellan 2 kontakter är 20 % av mätområdet. Switchhysteresen är 2 ... 5 % (typiskt)

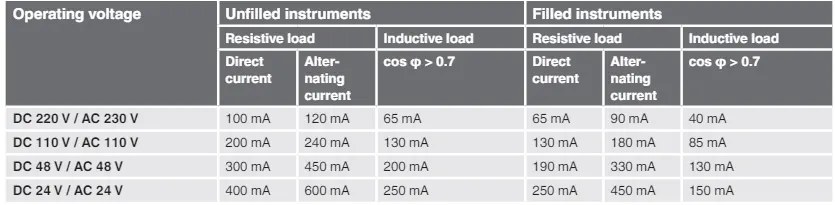

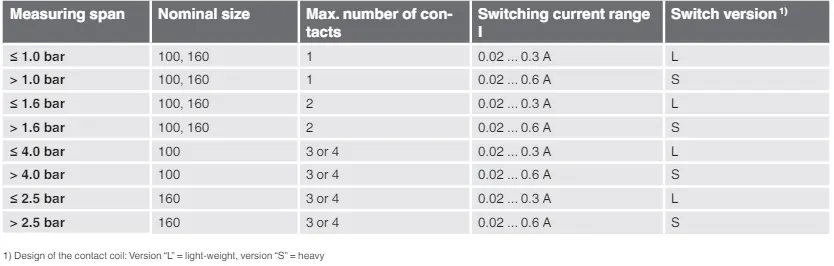

Rekommenderad kontaktlast med resistiva och induktiva laster
Modellerna EC02.010.160, EC010.050.160
