A Kapseltrycksmätareär ett precisionsinstrument designat för att mäta lågtrycksområden med hög känslighet och stabilitet. Det används ofta i industrier som HVAC, medicinsk utrustning, miljöövervakning, gasreglering och laboratoriesystem där noggrann lågtrycksmätning är avgörande. Den här artikeln ger en omfattande förklaring av hur en kapseltrycksmätare fungerar, dess strukturella komponenter, tillämpningsscenarier, urvalskriterier och vanliga utmaningar för användare. Tydliga förklaringar, strukturerade avsnitt och praktisk vägledning ingår för att hjälpa beslutsfattare och ingenjörer att välja rätt lösning för deras specifika behov.

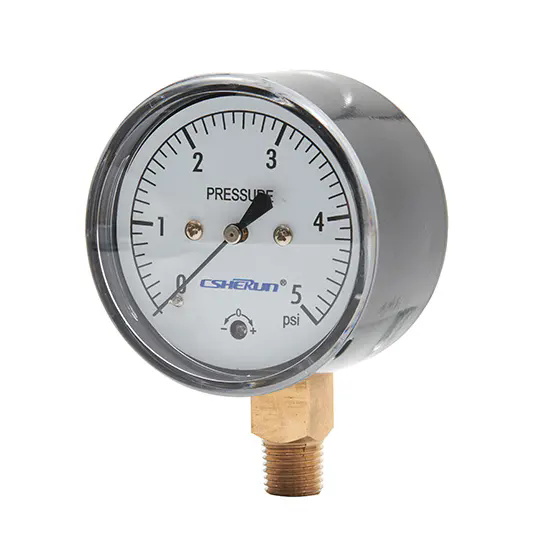

En kapseltrycksmätare är en mekanisk tryckmätare speciellt framtagen för lågtrycksmiljöer. Till skillnad från Bourdon-rörmätare som är bättre lämpade för medelhöga till höga tryck, utmärker sig kapselmätare i att mäta tryck vanligtvis under 600 mbar. Deras känslighet och repeterbarhet gör dem oumbärliga i applikationer där små tryckvariationer måste detekteras tillförlitligt.
Det avgörande kännetecknet för detta instrument är dess kapselelement, som består av två tunna, korrugerade membran svetsade samman. Denna design möjliggör förbättrad elastisk deformation även under minimala tryckförändringar, vilket leder till exakt och läsbar utdata.
Funktionen av en kapseltryckmätare är baserad på elastisk deformation. När tryck appliceras på kapseln ändras den inre volymen, vilket gör att membranen expanderar eller drar ihop sig. Denna rörelse är proportionell mot det applicerade trycket.

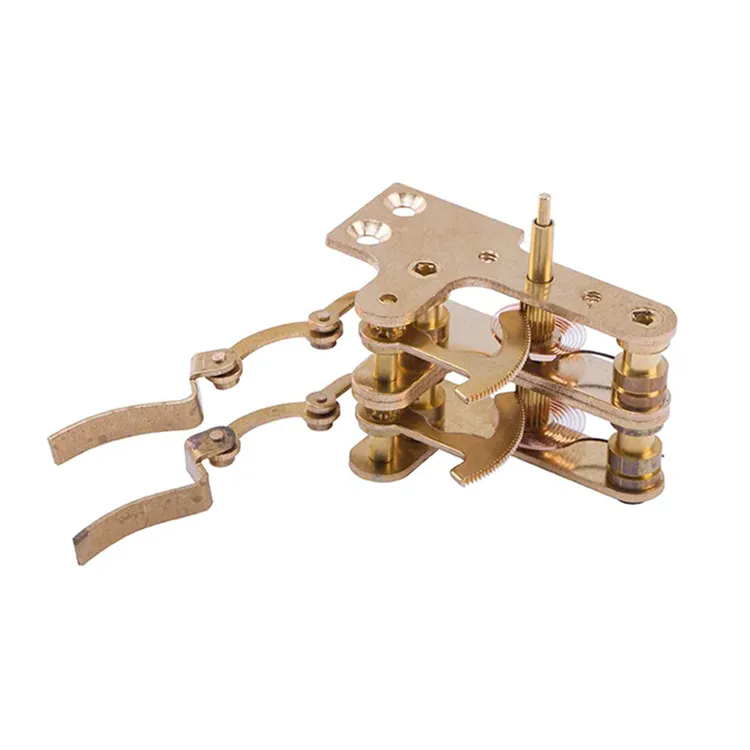

Deformationen överförs genom ett mekaniskt länksystem till en pekare, som rör sig över en kalibrerad urtavla. Eftersom kapseln reagerar lätt på små tryckförändringar kan mätaren visa lågtrycksvärden med utmärkt upplösning.
Denna rent mekaniska princip säkerställer stabil prestanda utan behov av extern ström, vilket gör kapseltrycksmätare lämpliga för långvarig kontinuerlig övervakning.
Kapseltryckmätare erbjuder flera fördelar som direkt löser vanliga industriutmaningar:
På grund av sin precision och tillförlitlighet används kapseltrycksmätare i stor utsträckning i:
Att välja lämplig kapseltrycksmätare kräver noggrann utvärdering av driftsförhållanden och mätmål. Nyckelfaktorer inkluderar:
| Parameter | Typiskt intervall |
|---|---|
| Mätområde | 0–2,5 mbar till 0–600 mbar |
| Noggrannhetsklass | ±1,6 % eller bättre |
| Material för fodral | Rostfritt stål |
| Processanslutning | G1/4, G1/2, NPT |
| Driftstemperatur | -20°C till +60°C |
Användare stöter ofta på utmaningar som felaktiga avläsningar, mekanisk trötthet eller miljöstörningar. Dessa problem kan mildras genom att:
Rutinunderhåll säkerställer konsekvent prestanda och förlängd livslängd. Visuell inspektion för nollpunktsavdrift, mekaniskt slitage eller skador på huset bör utföras med jämna mellanrum. Kalibreringsintervaller beror på applikationens kritiska egenskaper men rekommenderas i allmänhet årligen för precisionssystem.
Vilket tryckområde är bäst lämpat för en kapseltrycksmätare?
Kapseltrycksmätare är idealiska för mycket låga tryckområden, vanligtvis under 600 mbar.
Kan kapseltrycksmätare mäta både positivt och negativt tryck?
Ja, många modeller är designade för differential-, positiv- eller vakuumtrycksmätning.
Är kapseltrycksmätare lämpliga för frätande media?
När de tillverkas med lämpliga material som rostfritt stål, kan de användas med lätt korrosiva gaser.
Att förstå hur en kapseltrycksmätare fungerar och hur man väljer rätt modell är avgörande för att uppnå exakt och pålitlig lågtrycksmätning. Med rätt val, installation och underhåll ger dessa instrument långvarig stabilitet och pålitlig prestanda över ett brett spektrum av applikationer.
CSHERUNerbjuder ett omfattande utbud av kapseltryckmätare lösningar konstruerade för precision, hållbarhet och jämn kvalitet. För detaljerade specifikationer eller anpassad support, vänligenkontakta ossför att diskutera dina ansökningskrav och få professionell hjälp.
