Introduktion
Tryckmätare är viktiga instrument för att övervaka och kontrollera olika processer inom industrier som kemi, petrokemi, olja och gas och vattenrening. Detryckmätarens rörelseär kärnmekanismen som översätter det applicerade trycket till ett läsbart mått på urtavlan. Att förstå hur dessa rörelser fungerar kan hjälpa till att förebygga fel, öka säkerheten och förbättra operativ effektivitet.
Grundprincipen för manometerrörelse
Den grundläggande principen för en tryckmätares rörelse bygger på att omvandla tryck till mekanisk rörelse. När vätsketrycket kommer in i mätaren, verkar det på ett avkänningselement som flyttar en pekare på en kalibrerad skala. Denna omvandling gör att operatörerna kan tolka trycket exakt.
Nyckelkomponenter:
- Avkänningselement:Den del som reagerar på tryck förändras. Vanliga typer inkluderar Bourdon-rör, membran och bälgar.
- Länkmekanism:Överför rörelse från avkänningselementet till pekaren.
- Pekare och ratt:Visar det uppmätta trycket för enkel avläsning.
- Rörelsebostäder:Skyddar den inre mekanismen från miljöskador.

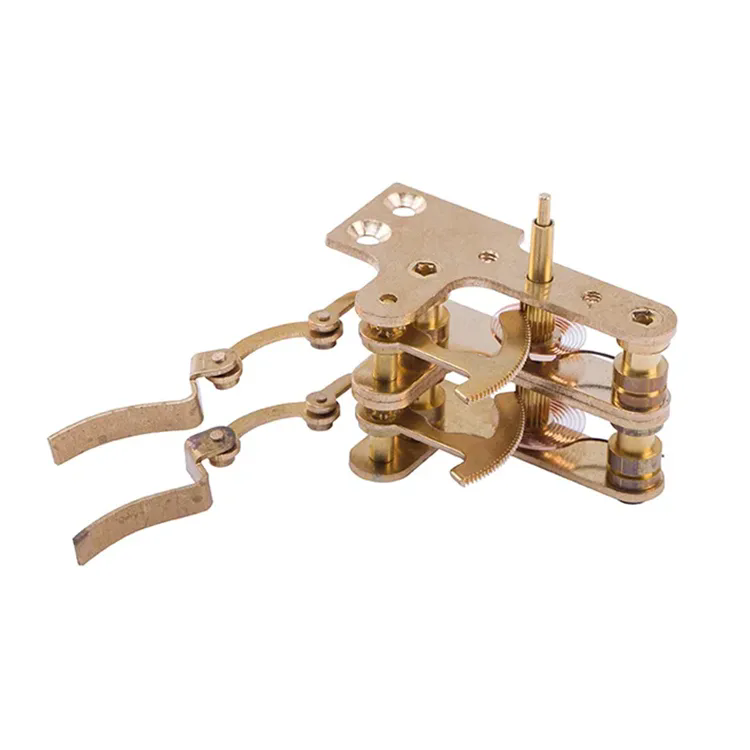

Hur rörelse överförs:
Typiskt förstärks avkänningselementets rörelse genom ett mekaniskt länkage, ofta växlar och spakar, som roterar visaren proportionellt mot det anbringade trycket. Detta säkerställer precision även vid låga eller fluktuerande tryck.
Typer av tryckmätares rörelser
Manometerns rörelser varierar beroende på design och applikationskrav. Att välja rätt typ är avgörande för korrekt och tillförlitlig mätning.
| Rörelsetyp | Mekanism | Ansökan |
|---|---|---|
| Bourdon Tube Movement | Böjt rör rätas ut under tryck och flyttar pekaren. | Industriella applikationer, ång-, gas- och hydraulsystem. |
| Diafragmarörelse | Tunt flexibelt membran deformeras under tryck. | Lågtrycksmätning, frätande vätskor, vakuumsystem. |
| Bälgrörelse | Expanderbar och sammandragbar bälg överför rörelse till pekaren. | Högprecisionsmätning, laboratorieinstrument. |
| Kapselrörelse | Två sammansvetsade membran, känsliga för låga tryck. | Medicinska, VVS- och pneumatiska system. |
Vanliga problem och felsökning
Även de mest robusta tryckmätarrörelserna kan möta utmaningar. Att känna igen vanliga problem möjliggör snabb underhåll och säkerställer mätnoggrannhet.
Typiska problem:
- Stickande pekare:Orsakas av smuts, korrosion eller mekaniskt slitage. Lösning: Rengör och smörj urverket.
- Felaktiga läsningar:Kan bero på övertryck, utmattning i avkänningselementet eller lösa länkar. Lösning: Kalibrera om eller byt ut slitna komponenter.
- Läckage:Förekommer vid leder eller membrantätningar. Lösning: Inspektera och byt ut tätningarna omedelbart.
- Vibrationseffekter:Kan orsaka pekarfladder. Lösning: Använd ett vätskefyllt fodral eller vibrationsbeständigt fäste.
Installations- och underhållstips
Korrekt installation och rutinunderhåll förlänger livslängden för en manometerrörelse. Följ dessa bästa metoder:
- Installera mätaren på en vibrationsfri plats när det är möjligt.
- Se till att mätarens orientering överensstämmer med tillverkarens rekommendationer.
- Skydda mätaren från extrema temperaturer och korrosiva miljöer.
- Kalibrera regelbundet mätaren med certifierade instrument.
- Kontrollera och smörj mekaniska länkar med jämna mellanrum.
- Byt ut slitna eller skadade komponenter omedelbart för att förhindra fel.
Vanliga frågor
- F: Kan tryckmätare fungera med frätande vätskor?
- S: Ja, genom att använda membran- eller bälgrörelser med korrosionsbeständiga material som rostfritt stål.
- F: Hur ofta ska en tryckmätare kalibreras?
- S: Kalibrering rekommenderas minst en gång om året eller oftare i kritiska processer.
- F: Vad är skillnaden mellan Bourdon-rör och membranrörelser?
- S: Bourdon-rör är lämpliga för högre tryck och industriella applikationer, medan membran är bättre för lågtrycks, känsliga eller korrosiva miljöer.
- F: Hur undviker jag skador på grund av övertryck?
- S: Använd tryckavlastningsventiler, dämpare eller välj en mätare som är klassad över ditt maximala systemtryck.
Slutsats
Driften av entryckmätarens rörelseär ett fascinerande samspel mellan mekanisk precision och materialvetenskap. Genom att förstå de olika typerna av rörelser, vanliga problem och korrekta underhållsmetoder kan du säkerställa tillförlitlig tryckmätning i dina applikationer.CSHERUNger högkvalitativa tryckmätarrörelser designade för hållbarhet och noggrannhet, skräddarsydda för industri- och laboratoriebehov. För att utforska vårt utbud och rådgöra med våra specialister, vänligenkontakta oss.
