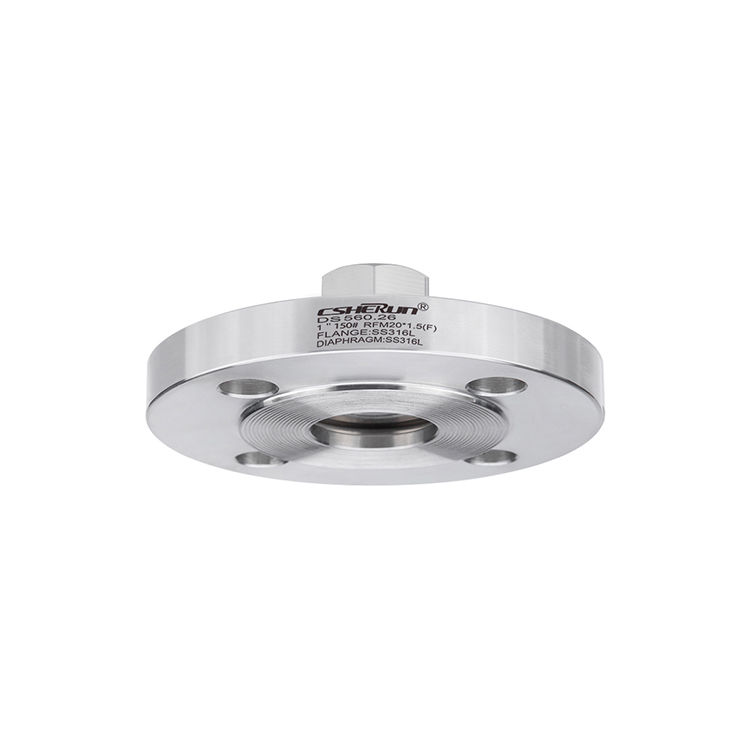

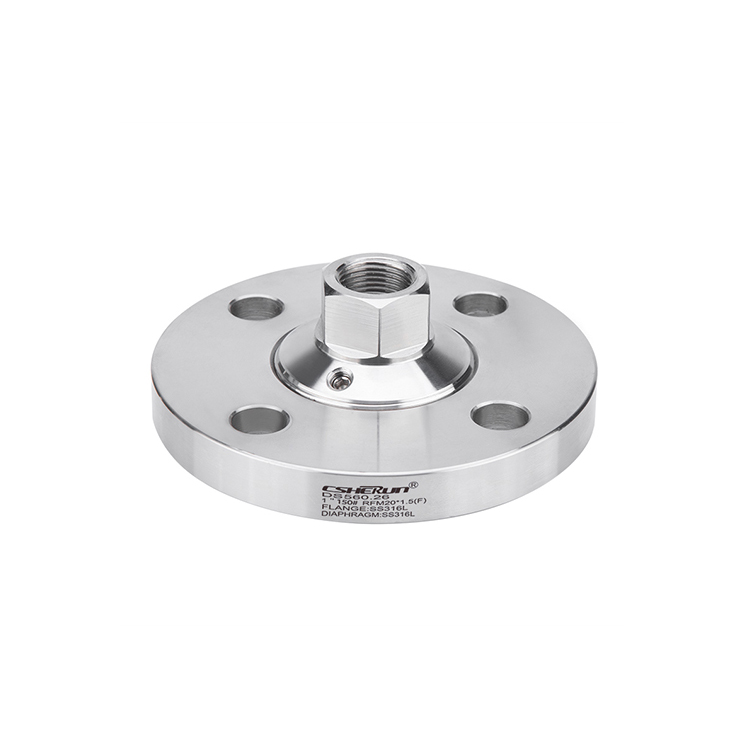

Membran tätning med flänsanslutning

Ansökningar

● Aggressiv, mycket viskös, kristalliserande eller heta media

● Processindustrin

● Små flänsprocessanslutningar

Specialfunktioner

● Fläns med inre, all svetsad membran

● Kompakt design

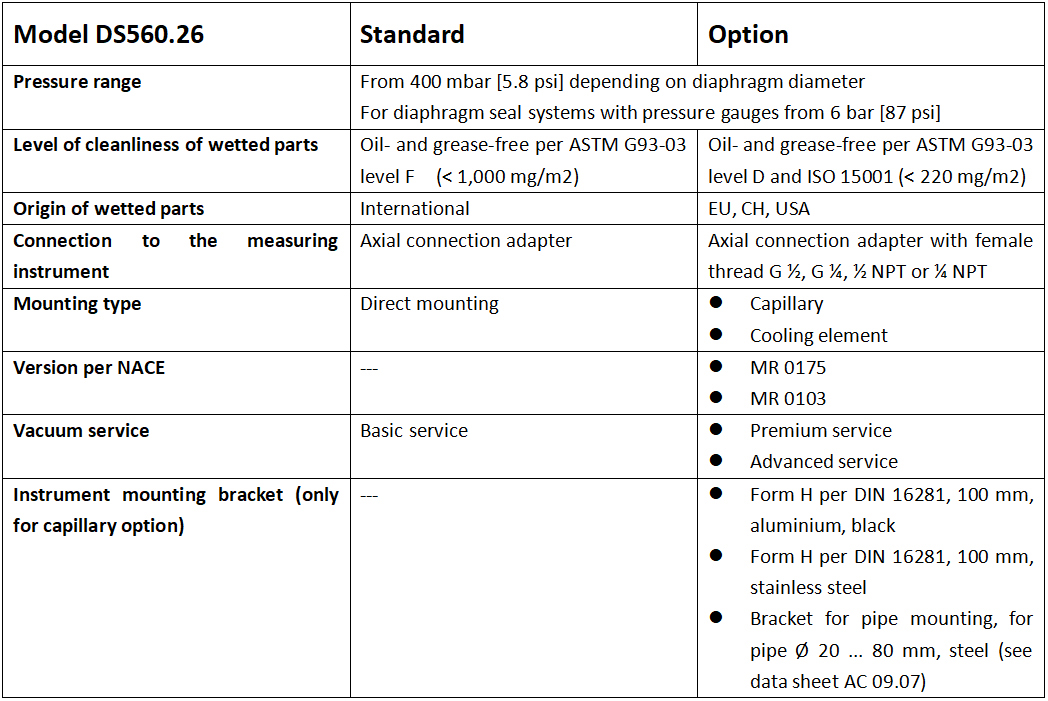

Specifikationer

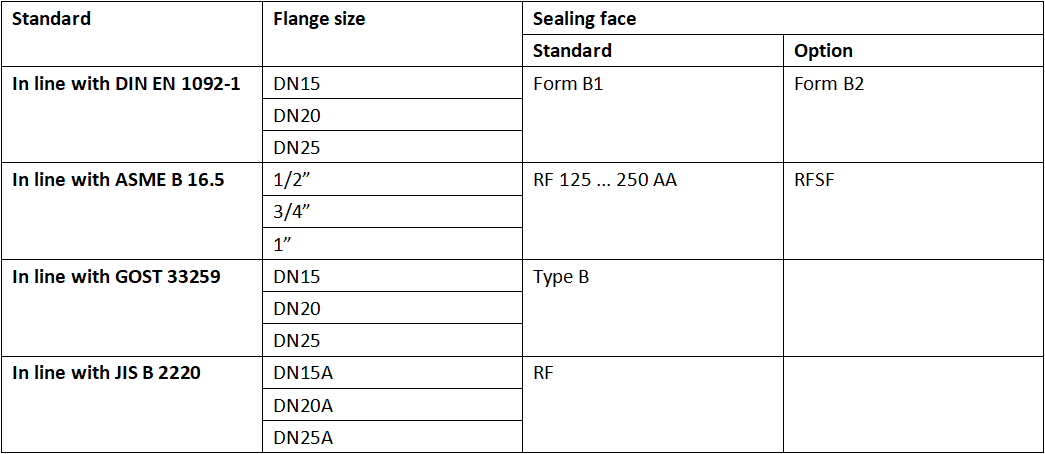

Processanslutning, fläns

Ytterligare flänsar och alternativ på begäran

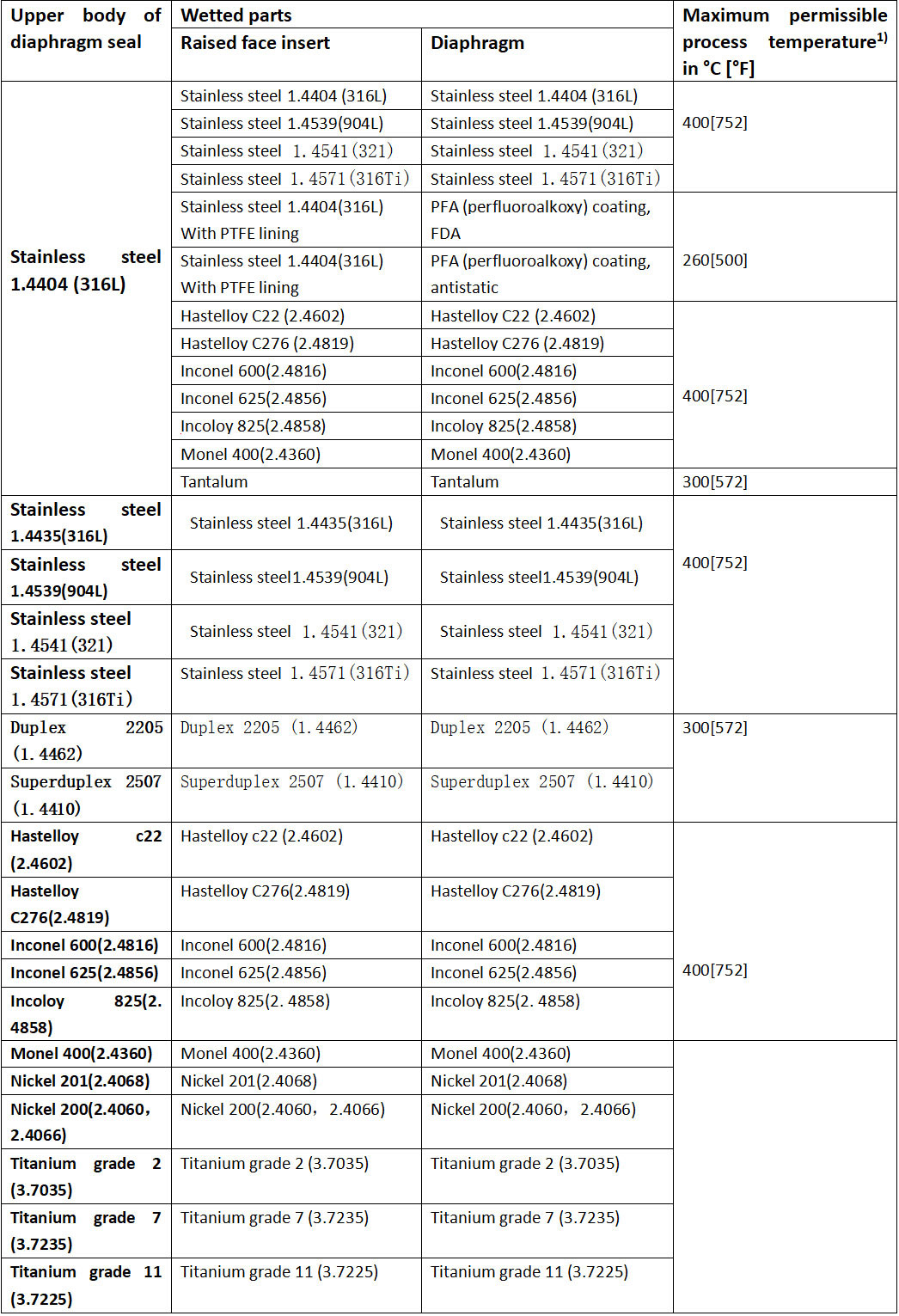

Materialkombinationer

1) Den maximala tillåtna processtemperaturen för membrantätningssystemet begränsas av sammanfogningsmetoden, av systemfyllningsvätskan och av mätinstrumentet.

Ytterligare materialkombinationer för speciella processtemperaturer på begäran

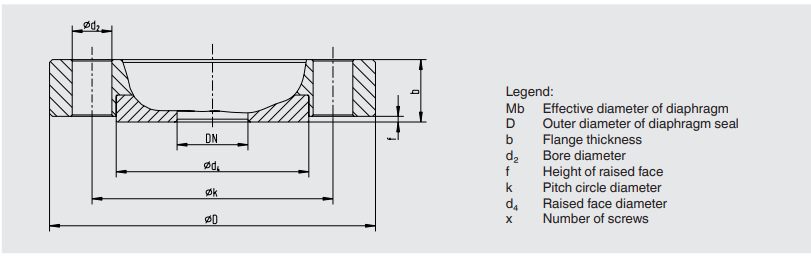

Dimensioner i mm [i]

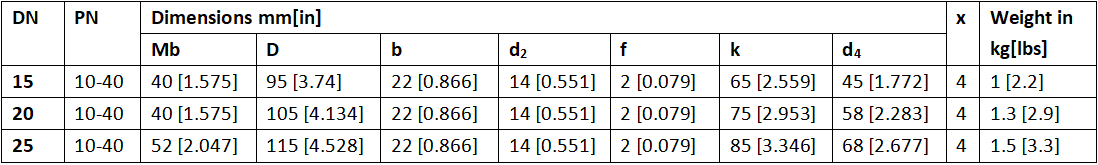

Flänsanslutning i linje med DIN EN 1092-1, form B1

Ytterligare dimensioner och högre nominella tryck på begäran

Flänsanslutning per ASME B 16.5, RF 125 ... 250 AA

Ytterligare dimensioner och högre nominella tryck på begäran

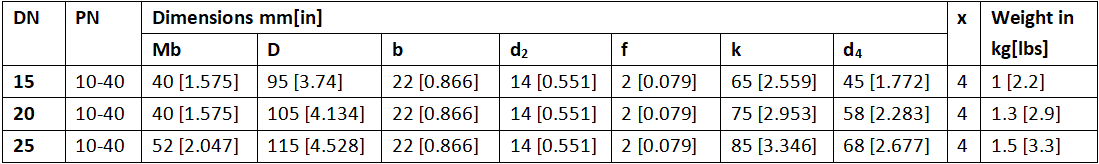

Flänsanslutning i linje med GOST 33259, typ B

Ytterligare dimensioner och högre nominella tryck på begäran

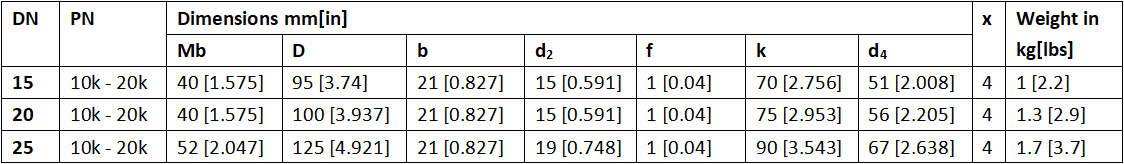

Flänsanslutning per JIS B 2220

Ytterligare dimensioner och högre nominella tryck på begäran

Membran tätning:

Membran tätningsmodell / processanslutning (standard, flänsstorlek, nominellt tryck, tätning ansikte) / material (överkroppen i membran tätning, upphöjd ansiktsinsats, membran) / renhetsnivå för fuktade delar / ursprung för fuktade delar / version per NACE / anslutning till mätinstrumentet / certifikaten

Membran tätningssystem:

Membran tätningsmodell / tryckmätinstrumentmodell (per datablad) / montering (direkt montering, kylelement, kapillär) / material (överkroppen i membranförsegling, upphöjd ansiktsinsats, membran) / min. och Max. Processtemperatur / min. och Max. Omgivningstemperatur / vakuumtjänst / systemfyllningsvätska / certifikat / höjdskillnad / renhetsnivå för fuktade delar / ursprung för fuktade delar / version per NACE / membranförsegling för montering till zon 0 / instrumentmonteringskonsol / processanslutning (standard, flänsstorlek, nominell tryck, tätning ansikte)
