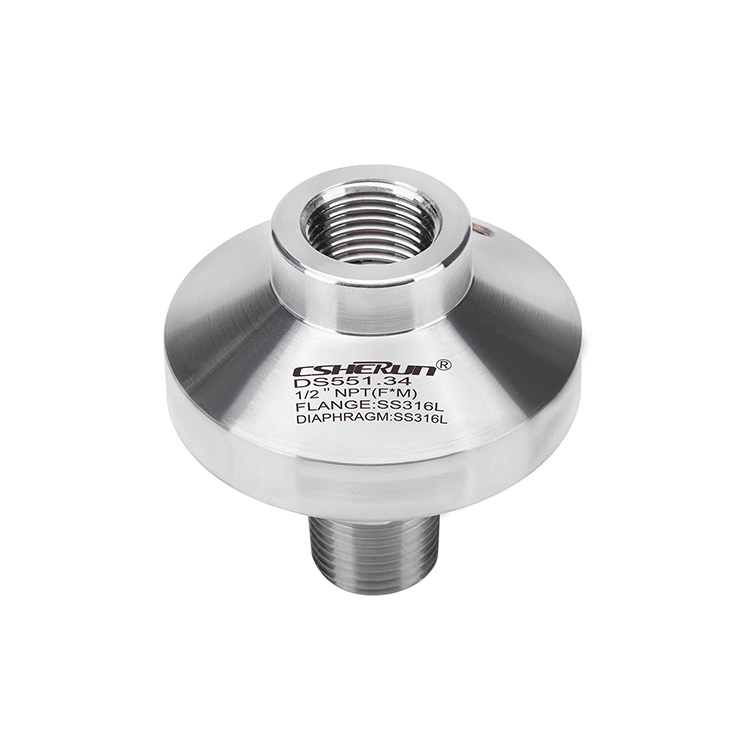

Membran tätning med gängad anslutning

Ansökningar

● För aggressiv, het, frätande, miljöfarlig eller giftig media

● Olje- och gasindustrin, kemiska och petrokemiska industrier

● Vattenbehandling

● mångsidig i applikationen

Specialfunktioner

● Processanslutning med tråd

● Version med inre membran, membran tätningsdelar helt svetsade

● Stora urval av processanslutningar och material

● Spola anslutningar till valfritt tillgängliga

● Högtryck upp till 1 000 bar [14 500 psi] kan uppnås

Specifikation

Processanslutning

Andra processanslutningar på begäran

Tillåtet nominellt tryck (PN)

Det tillåtna nominella trycket (PN) för membranens tätningssystem är resultatet av det valda materialet och beror på den effektiva membrandiametern för membranetätningen (se tabell nedan). Dessutom måste den tillåtna trycket/temperaturbetyget beaktas. För relevanta trycktemperaturdiagram.

Den maximala tillåtna processtemperaturen för membrantätningssystemet begränsas också av sammanfogningsmetoden, av systemfyllningsvätskan och av mätinstrumentet.

Trycktemperaturdiagram

Effektiv diameter av membran MB 52 mm

Trycktemperaturdiagram

Effektiv diameter av membran MB 40 mm

Trycktemperaturdiagram

Effektiv diameter av membran MB 29 mm

Trycktemperaturdiagram

Effektiv diameter av membran MB 22 mm

Membranförsegling, modell DS551.34

Effektiv diameter av membran MB 52 mm

Membranförsegling, modell DS551 .34

Effektiv diameter av membran MB 40 mm

Membranförsegling, modell DS551.34

Effektiv diameter av membran MB 29 mm

Membranförsegling, modell DS551 .34

Effektiv diameter av membran MB 22 mm

Membran tätning:

Membran tätningsmodell / processanslutning (processanslutningsstandard, tråd, nominell tryckklassificering) / material (överkropp, membran, underkropp) / spolningsanslutning (pluggskruv) / anslutning till mätinstrumentet / nivån för renling av fuktade delar / ursprung för fuktade delar / certifikat

Membran tätningssystem:

Membran tätningsmodell / processanslutning (processanslutningsstandard, tråd, nominell tryckklassificering) / material (överkropp, membran, underkropp) / spolningsanslutning (pluggskruv) / tryckmätningsinstrumentmodell (per datablad) / montering (direkt montering, kylelement, kapillär) / min. och Max. Processtemperatur / min. och Max. Omgivningstemperatur / vakuumtjänst / trycköverföringsmedium / certifikat / höjdskillnad / renhetsnivå för fuktade delar / ursprung för fuktade delar / instrumentmonteringsfäste
