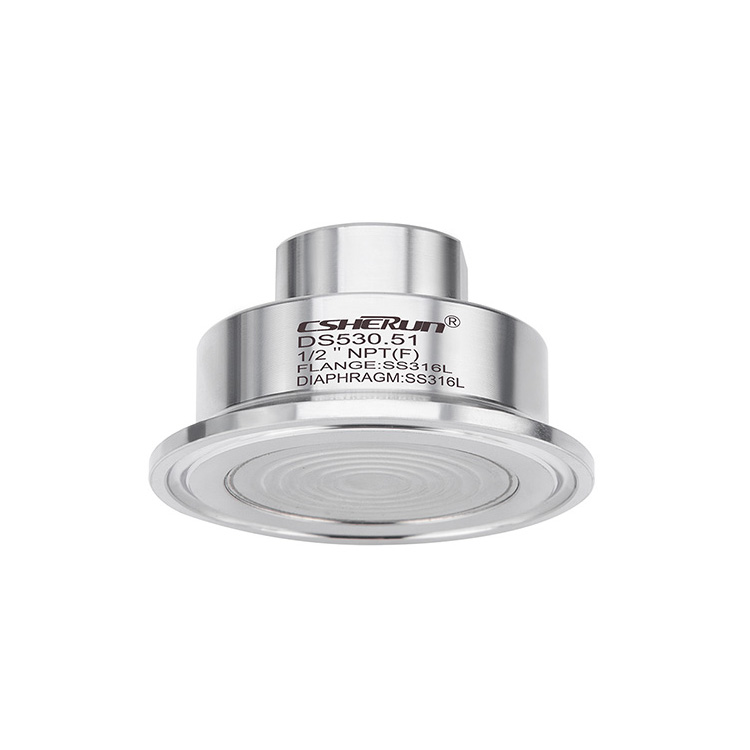

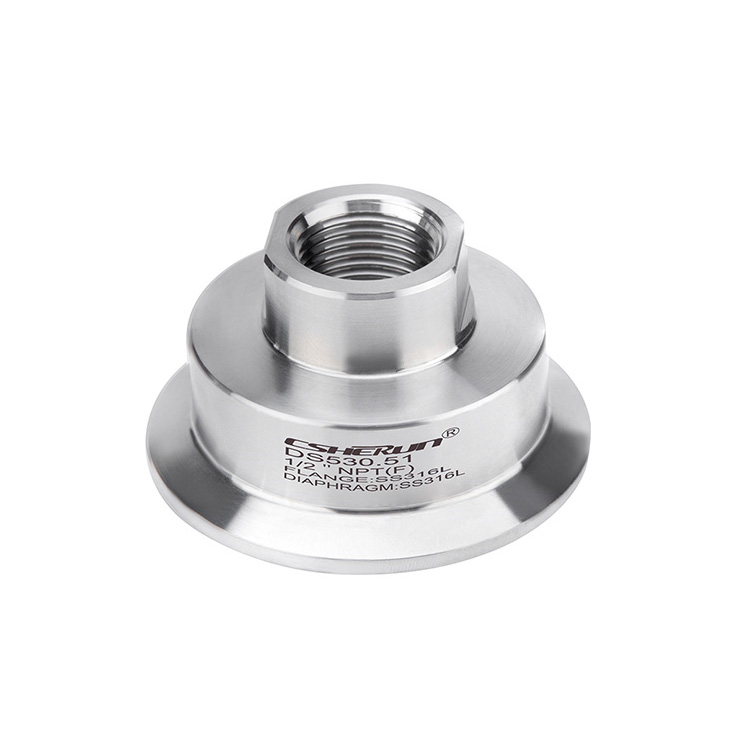

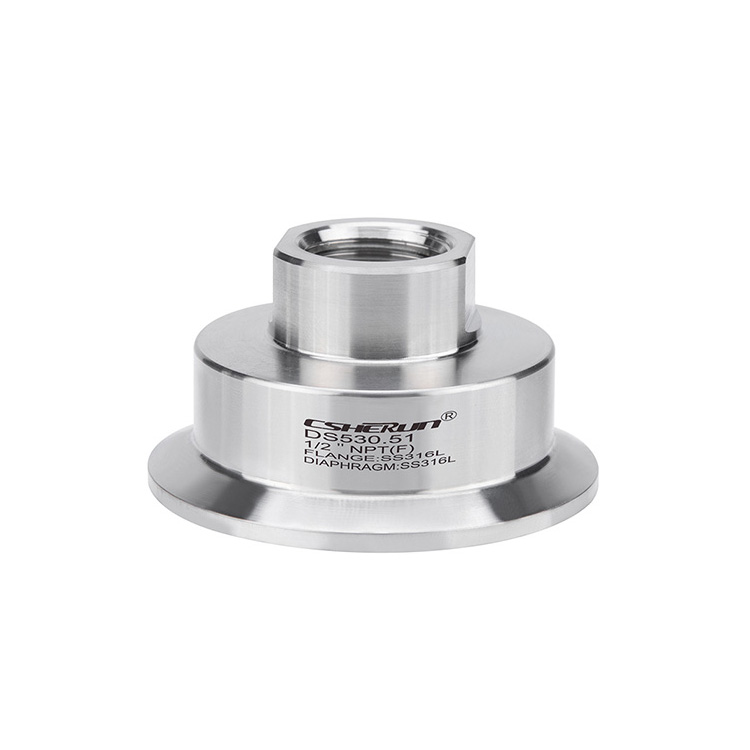

Membran tätning med steril anslutning, aseptisk anslutning per DIN 11864

Model:DS530.51

Ansökningar● Sanitära applikationer● Produktion av mat och dryck● Farmaceutisk industri, bioteknikindustri, produktion av aktiva ingredienser● Produktion av aseptiska basmaterial i den kemiska industrinSpecialfunktioner● Snabb rengöring, utan rester● Lämplig för SIP och CIP●......

Skicka förfrågan

Produktbeskrivning

Ansökningar

● Sanitära applikationer

● Produktion av mat och dryck

● Farmaceutisk industri, bioteknikindustri, produktion av aktiva ingredienser

● Produktion av aseptiska basmaterial i den kemiska industrin

Specialfunktioner

● Snabb rengöring, utan rester

● Lämplig för SIP och CIP

● Ehedg-certifierad och 3-a-kompatibel

● Certifierad hygienisk design

Specifikation

Modell DS551.36	Standard	Alternativ
Tryckområde
Gängad anslutning per DIN 11864-1	■ 0 ... 0,6 bar till 0 ... 40 bar [0 ... 8,7 psi till 0 ... 580 psi] (till DN 40) ■ 0 ... 0,6 bar till 0 ... 25 bar [0 ... 8,7 psi till 0 ... 363 psi] (från DN 50)
Flänsanslutning per DIN 11864-2	■ 0 ... 0,6 bar till 0 ... 25 bar [0 ... 8,7 psi till 0 ... 363 psi] (till DN 40) ■ 0 ... 0,6 bar till 0 ... 16 bar [0 ... 8,7 psi till 0 ... 232 psi] (från DN 50)
Klämförbindelse per DIN 11864-3 ²⁾	■ 0 ... 0,6 bar till 0 ... 40 bar [0 ... 8,7 psi till 0 ... 580 psi] (till DN 40) ■ 0 ... 0,6 bar till 0 ... 25 bar [0 ... 8,7 psi till 0 ... 363 psi] (till DN 65) ■ 0 ... 0,6 bar till 0 ... 16 bar [0 ... 8,7 psi till 0 ... 232 psi] (från DN 80)
Nivån av renhet av fuktade delar	Olje- och fettfri per ASTM G93-03 Level F (<1 000 mg/m2)	■ Olje- och fettfri per ASTM G93-03 Level D och ISO 15001 (<220 mg/m2) ■ Olja och fettfri per ASTM G93-03 Nivå C och ISO 15001 (<66 mg/m2)
Ursprunget till fuktade delar	Internationell	Jag, ch, användningar
Ytråhet hos fuktade delar	Ra ≤ 0,76 μm [30 μin] per ASME BPE SF3 (med undantag för svetssömmen)	Ra ≤ 0,38 μm [15 μin] per ASME BPE SF4, endast med elektropolerad yta (med undantag för svetssöm)
Anslutning till mätinstrumentet	Axeladapter	Axiell adapter med kvinnlig tråd g ½, g ¼, ½ npt eller ¼ npt
Monteringstyp	Direktmontering	■ Kapillär ■ Kylelement
Version per nace	---	■ Herr 0175 ■ Herr 0103
Vakuumtjänst	Grundtjänst	■ Premiumtjänst ■ Avancerad service
Instrumentmonteringsfäste (endast för kapilläralternativ)	---	■ Form H per DIN 16281, 100 mm, aluminium, svart ■ Form H per DIN 16281, 100 mm, rostfritt stål ■ Konsol för rörmontering, för rör Ø 20 ... 80 mm, stål (se datablad AC 09.07)

Materialkombinationer

Överkroppen av membranetätning	Fuktade delar
Rostfritt stål 1.4435 (316L)	Rostfritt stål 1.4435 (316L)
Rostfritt stål 1.4435 (316L) ， elektropolerad	Rostfritt stål 1.4435 (316L) ， elektropolerad
Rostfritt stål 1.4539 (904L)	Rostfritt stål 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

Ytterligare materialkombinationer för speciella processtemperaturer på begäran

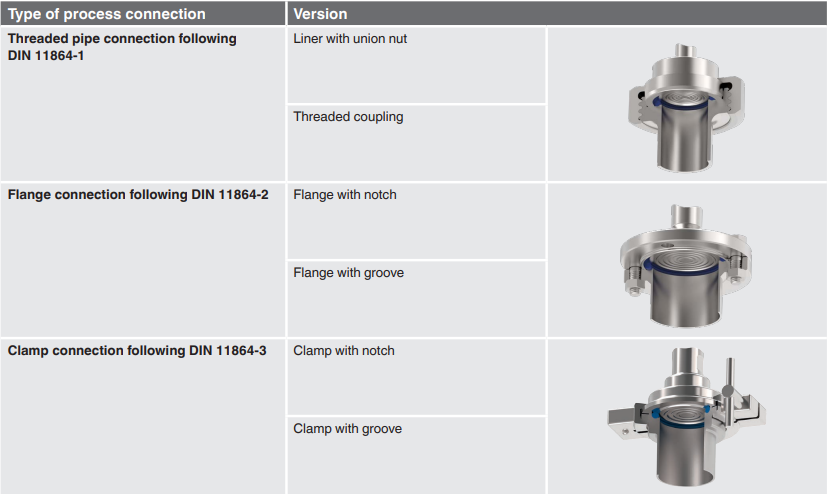

Aseptiska anslutningar per DIN 11864 Form a

Dimensioner i mm [i]

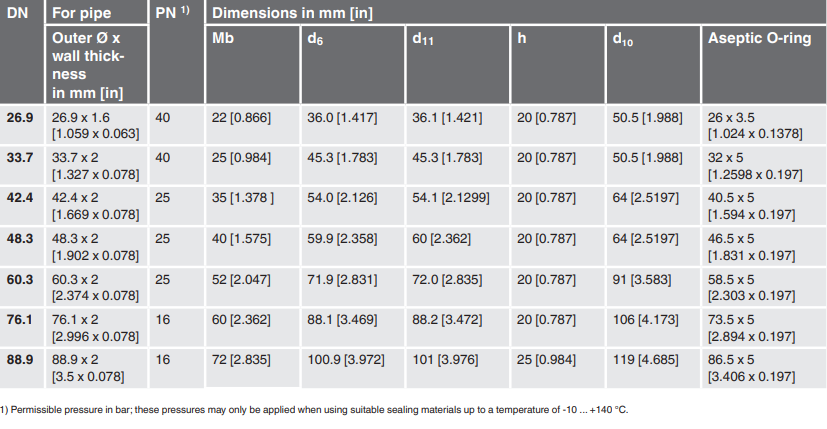

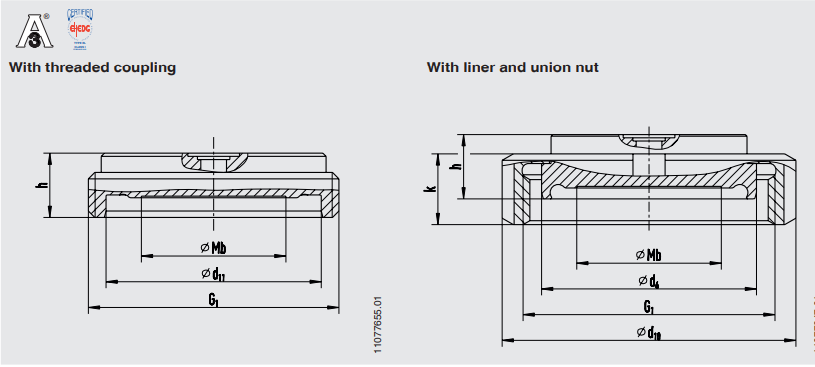

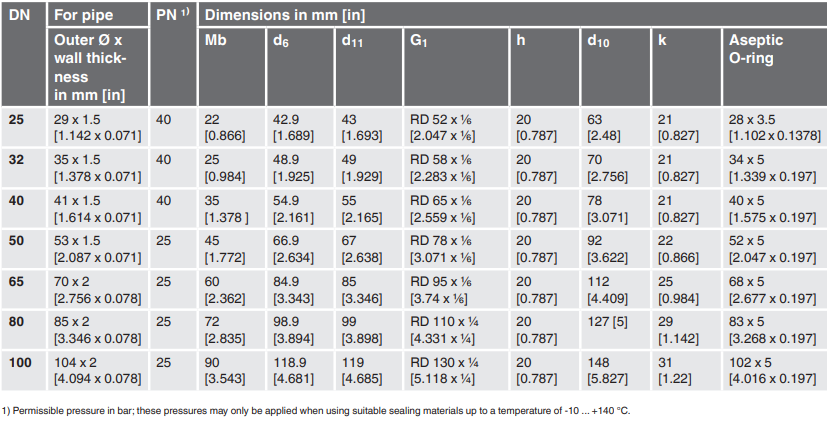

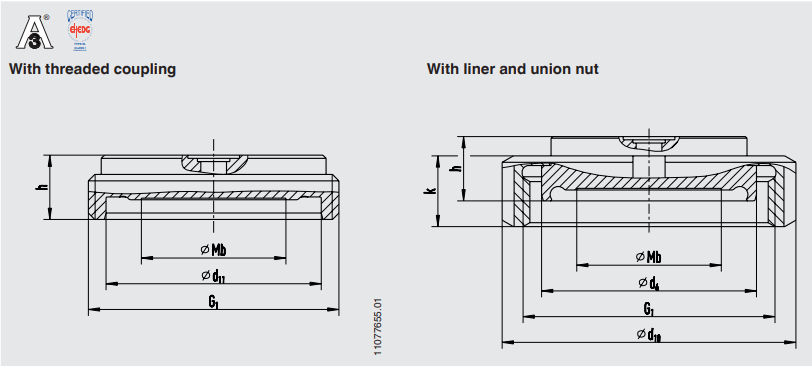

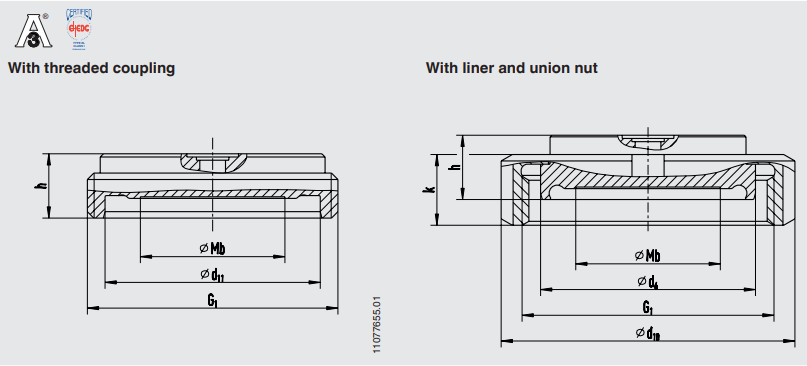

Aseptisk gängad röranslutning DIN 11864-1

Typ av processanslutning: Aseptisk gängad röranslutning per DIN 11864-1 Form A

Rörstandard: Rör per DIN 11866 ROW A eller DIN 11850 ROW 2

Aseptisk gängad röranslutning DIN 11864-1

Typ av processanslutning: Aseptisk gängad röranslutning per DIN 11864-1 Form A

Rörstandard: Rör per DIN 11866 Rad B eller DIN ISO 1127 Rad 1

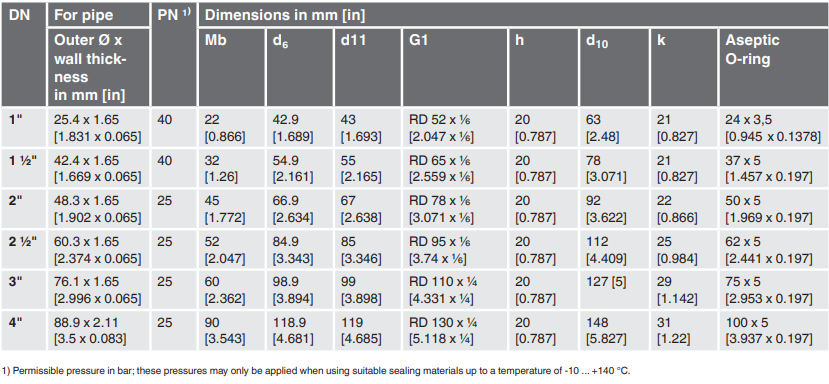

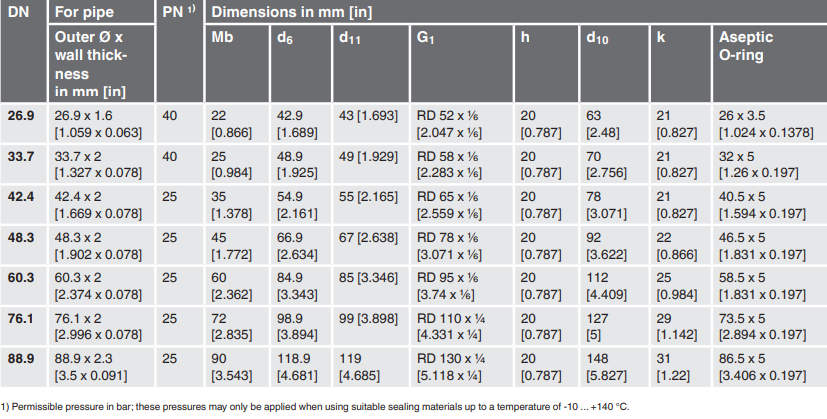

Aseptisk gängad röranslutning DIN 11864-1

Typ av processanslutning: Aseptisk gängad röranslutning per DIN 11864-1 Form A

Rörstandard: Rör per DIN 11866 Rad C eller ASME BPE 1997

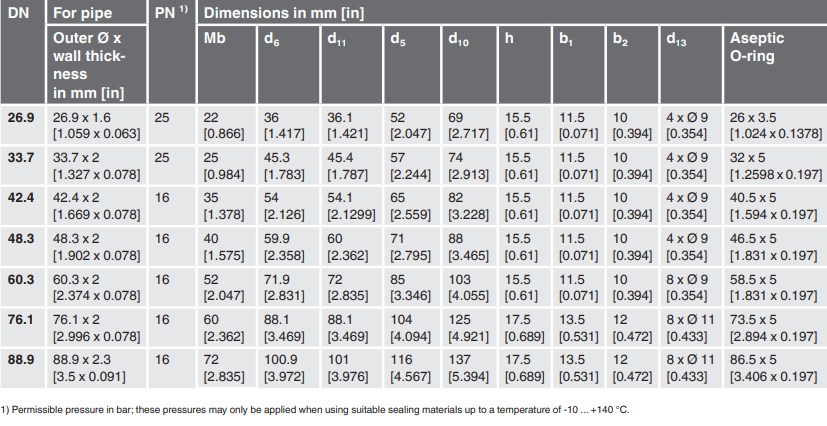

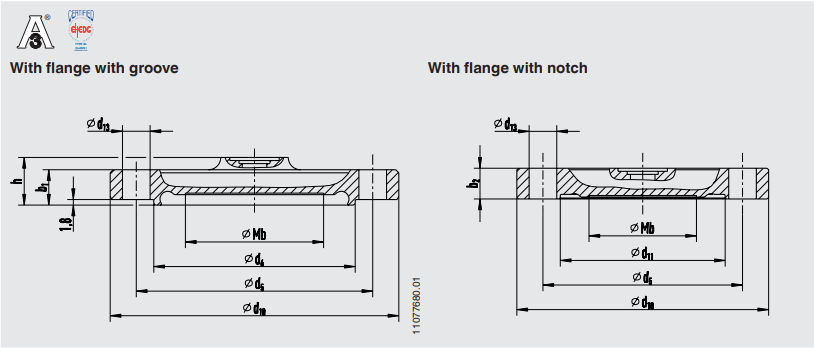

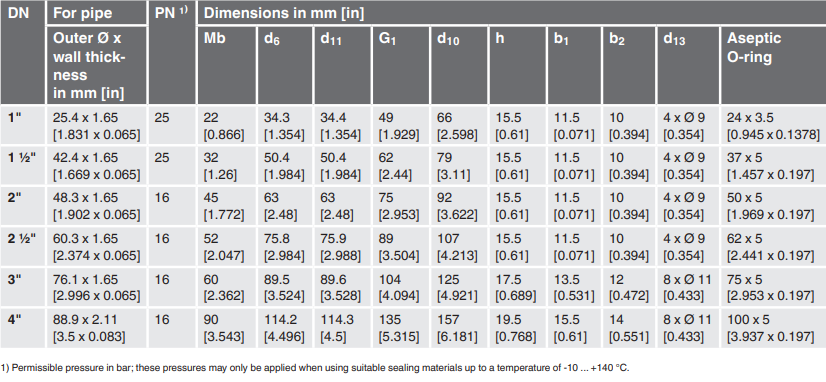

Aseptisk flänsanslutning DIN 11864-2

Typ av processanslutning: Aseptisk flänsanslutning per DIN 11864-2 Form a

Rörstandard: Rör per DIN 11866 ROW A eller DIN 11850 ROW 2

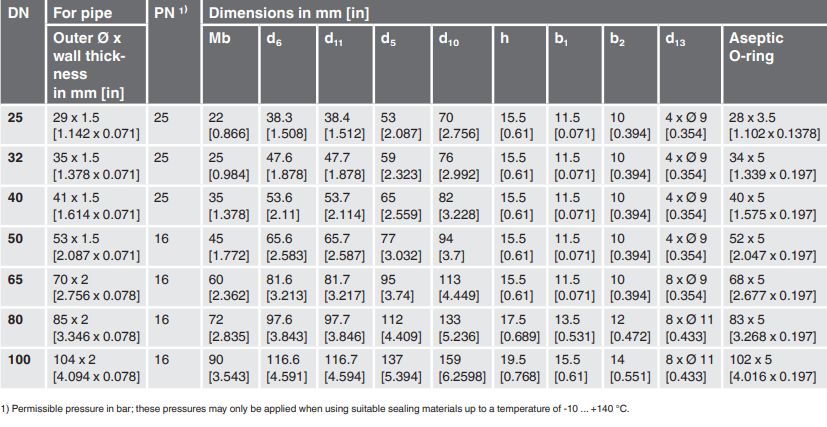

Aseptisk flänsanslutning DIN 11864-2

Typ av processanslutning: Aseptisk flänsanslutning per DIN 11864-2 Form a

Rörstandard: Rör per DIN 11866 Rad B eller DIN ISO 1127 Rad 1

Aseptisk flänsanslutning DIN 11864-2

Typ av processanslutning: Aseptisk flänsanslutning per DIN 11864-2 Form a

Rörstandard: Rör per DIN 11866 Rad C eller ASME BPE 1997

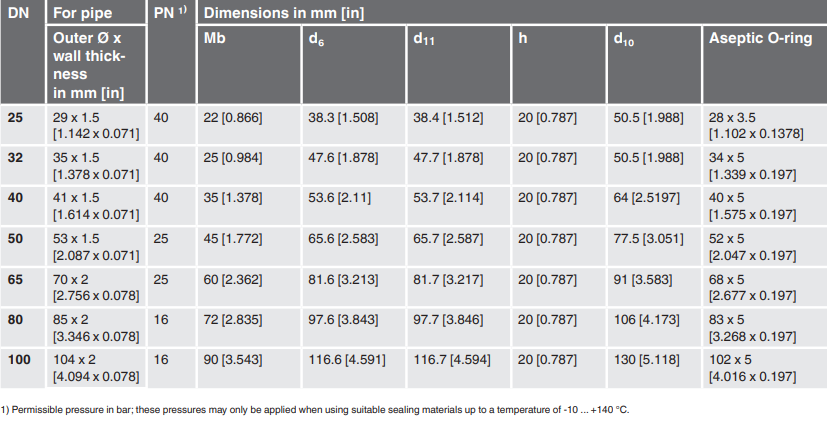

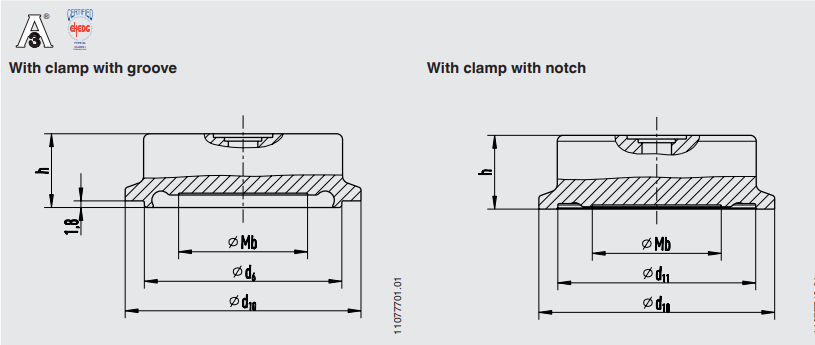

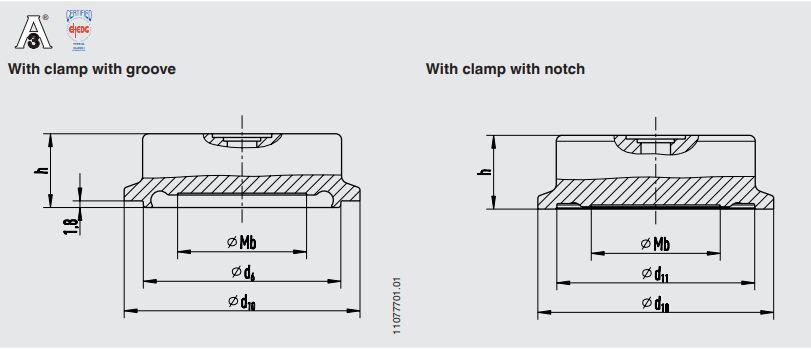

Aseptisk klämanslutning DIN 11864-3

Typ av processanslutning: Aseptisk klämanslutning DIN 11864-3 Form A

Rörstandard: Rör per DIN 11866 ROW A eller DIN 11850 ROW 2

Aseptisk klämanslutning DIN 11864-3

Typ av processanslutning: Aseptisk klämanslutning DIN 11864-3 Form A

Rörstandard: Rör per DIN 11866 Rad B eller DIN ISO 1127 Rad 1

Aseptisk klämanslutning DIN 11864-3

Typ av processanslutning: Aseptisk klämanslutning DIN 11864-3 Form A

Rörstandard: Rör per DIN 11866 Rad C eller ASME BPE 1997

Membran tätning:

Membran tätningsmodell / processanslutning (typ och specifikation av processanslutning) / material (baskropp, membran) / ytråhet hos fuktade delar / anslutning till mätinstrumentet / nivån av renlighet hos fuktade delar / ursprung för fuktade delar / certifikat

Membran tätningssystem:

Membran tätningsmodell / processanslutning (typ av processanslutning, rörstandard, rördimension) / material (baskropp, membran) / ytråhet hos fuktade delar / tätning / mätinstrument (datablad) / montering (direktmontering, kylelement, kapillär) / min. och Max. Processtemperatur / min. och Max. Omgivningstemperatur / vakuumtjänst / systemfyllning av vätska / certifikat / höjdskillnad / renhetsnivå för fuktade delar / ursprung för fuktade delar / instrumentmonteringsfäste
