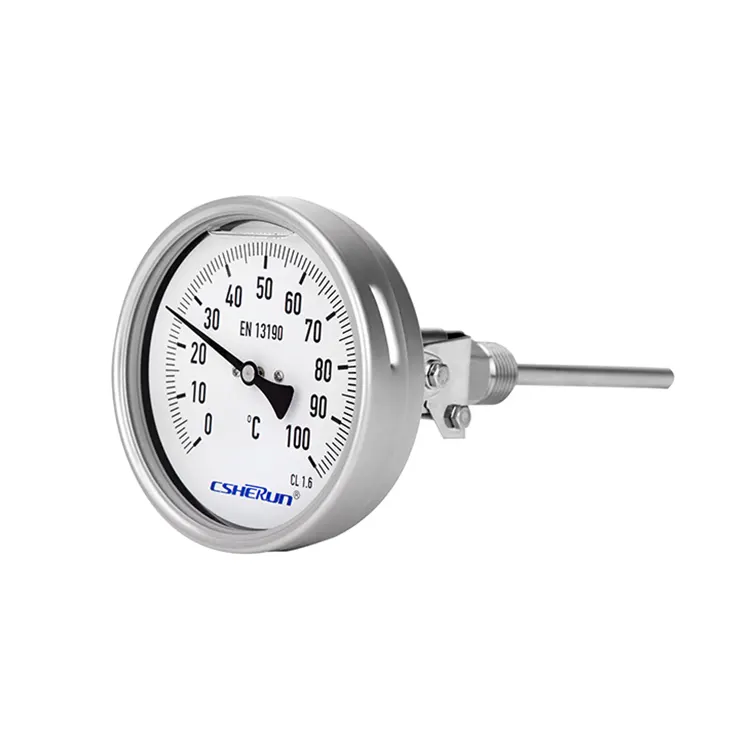

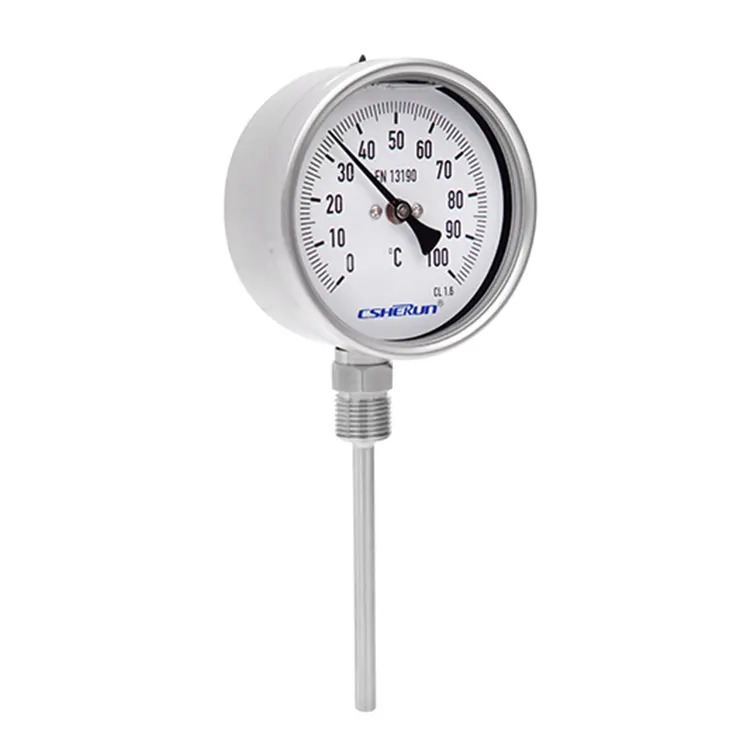

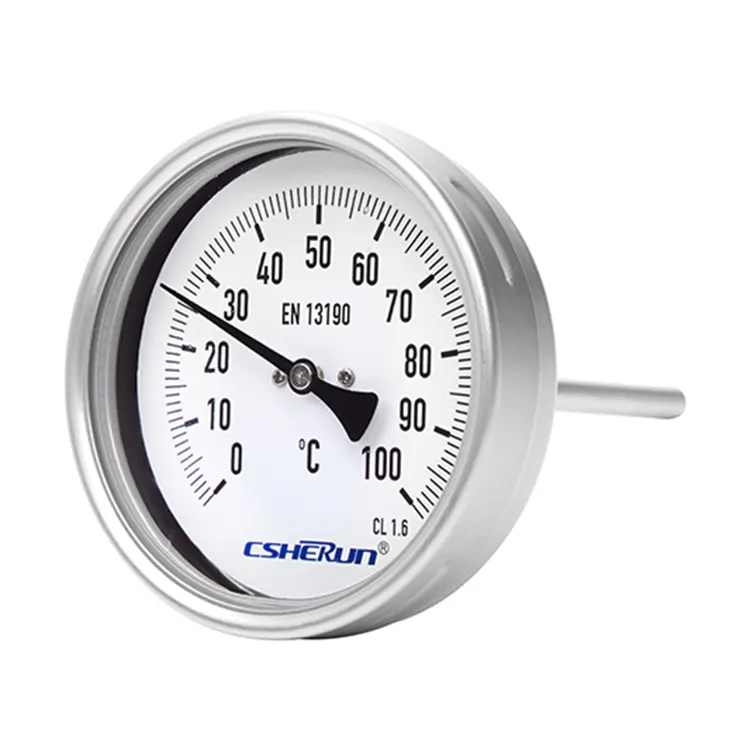

CSHERUN Bimetal Termometer Process Version utmärker sig i olika industriella miljöer, inklusive kemikalier, petrokemikalier, olja och gas, energi och vatten/avloppsvattenrening. Dess helt rostfria stålkonstruktion garanterar hållbarhet och korrosionsbeständighet, vilket gör den idealisk för allmän processinstrumentering i tuffa och aggressiva miljöer. För ytterligare personalisering kan kunder begära speciella urtavlor eller till och med få sin företagslogotyp tryckt på urtavlan, vilket förbättrar instrumentets identifiering och professionalism.
● Allmän processinstrumentering inom den kemiska och petrokemiska industrin, olje- och gasindustrin, energi- och vatten-/avloppsvattenindustrin
● Temperaturmätning i tuff och aggressiv miljö
● Skalan sträcker sig från -60 ... +600 °C
● För extrema omgivningstemperaturer
● Underhållsvänlig bajonettväska
● Konstruktion i helt rostfritt stål
● Individuell skaftlängd från 63 ... 1 000 mm
|
Design |
EN13190 |
|
Mätelement |

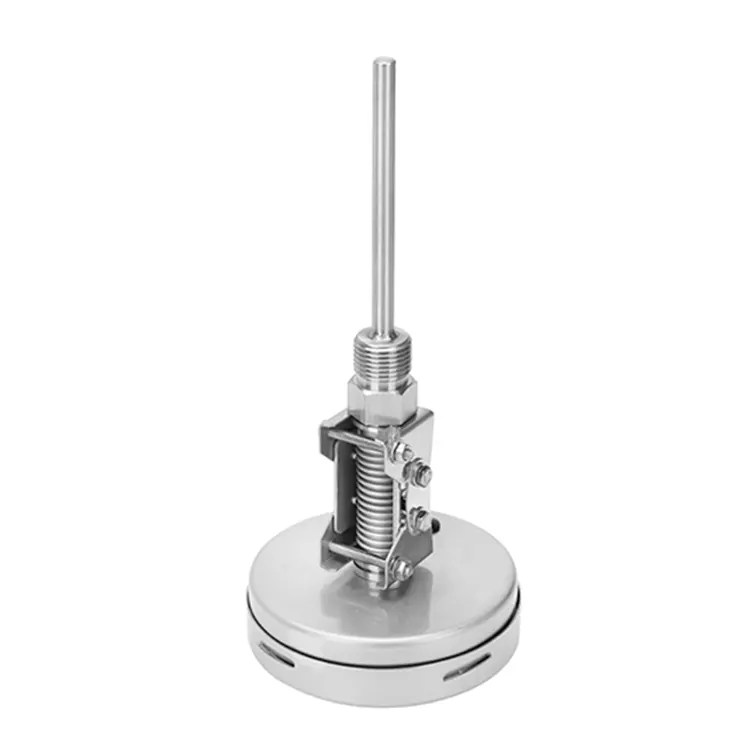

Bimetallspole |
|

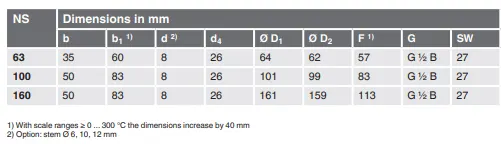

Nominell storlek i mm |
63, 100, 160 |
|

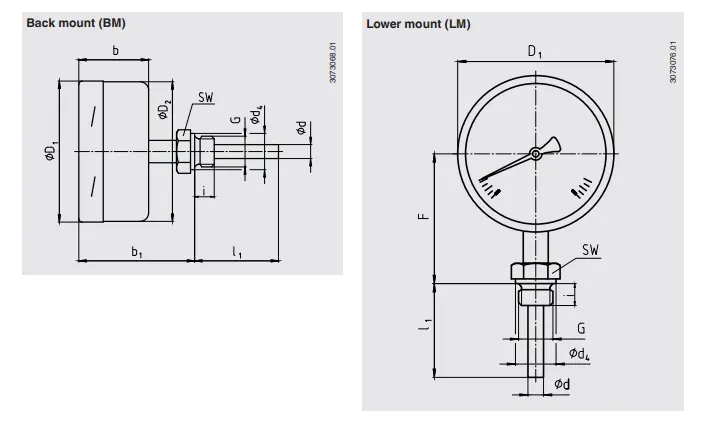

Anslutningsdesign
|

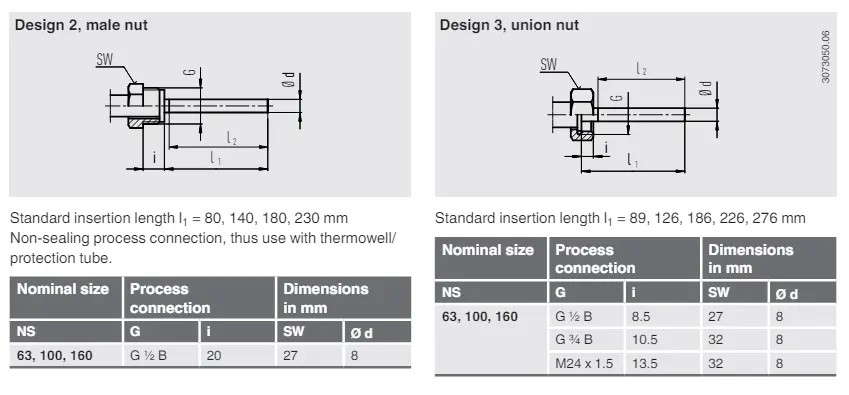

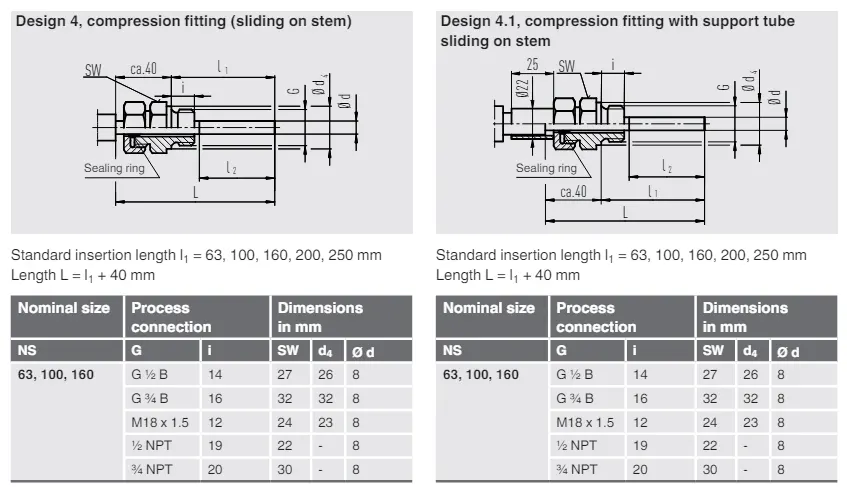

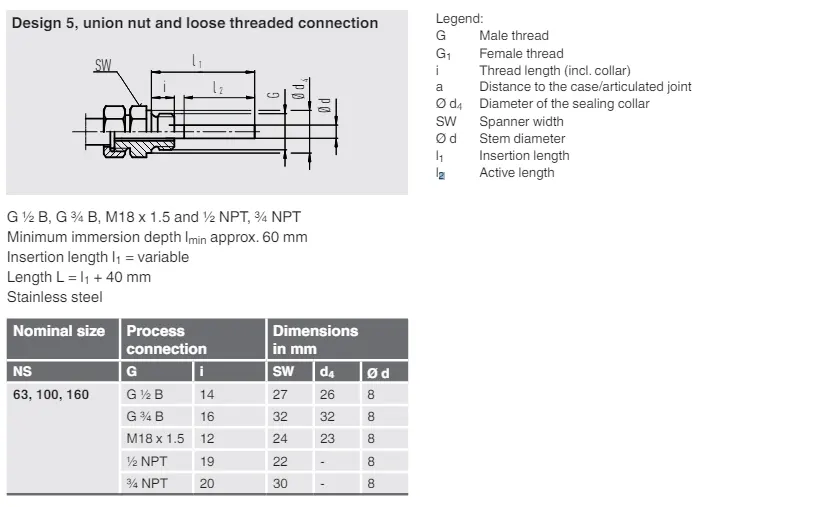

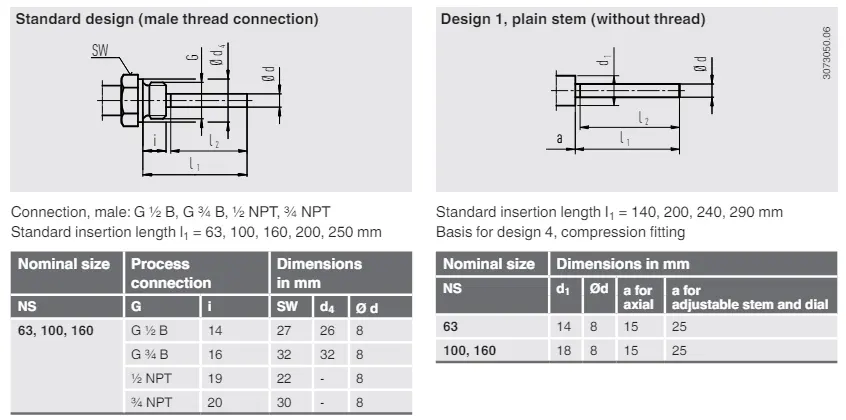

S, standard (hangängad anslutning) 1, vanlig skaft (utan gänga 2, hanmutter 3, kopplingsmutter 4, kompressionskoppling (glidande på skaft) 5, överfallsmutter och lös gängad anslutning |
|
Justerbar spindel och urtavla” fallversion |
Svängbar 90° och vridbar 360° |
|
Enhet (skalområde)
|
°C Alternativ: ■ °F ■ °C/°F (dubbel skala) ■ °F/°C (dubbel skala) |
|
Processanslutning
|
■ Slät, utan gänga ■ G ½ B ■ ½ NPT ■ G ½ hona ■ ½ NPT hona ■ M20 x 1,5 ■ M24 x 1,5 hona andra på begäran |
|
Noggrannhet |
Klass 1 enligt EN13190 |
|
Arbetet ringde |
Kontinuerlig belastning (1 år) Mätintervall (EN13190) Kort tid (max. 24 timmar) Skalområde (EN13190)
|
|
Skaftets diameter |
6,35 mm Alternativ: ■ 6 mm ■ 8 mm ■ 10 mm ■ 12 mm Övriga på begäran |
|
Instickslängd L1 |
63 ... 1 000 mm Minsta/maximala längd beror på mätområdet och diametern |
|
Fönster |
Instrumentglas NS 63: fönster av polykarbonat Alternativ: Laminerat säkerhetsglas, klar plast som inte splittras |
|
Nolljustering (tillval) |
På väskans baksida, endast extern för justerbar spindel och urtavla |
|
Dämpning |
Utan Alternativ: Med glycerin/silikonoljefyllning, upp till max. 250 °C (vid sonden) |
|
Vått material |
Stam, processanslutning Rostfritt stål 304SS alternativ: rostfritt stål 316L |
|
Icke blöta material |
Fodral, bajonettring Rostfritt stål 304SS (tillval: rostfritt stål 316L) |
|
Ringa |
Aluminiumvit, svart bokstäver |
|
Pekare |
Aluminium, svart |
|
Inträngningsskydd enligt IEC/EN 60529 |
IP65 Alternativ: ■ IP66 ■ IP67 |
|
Tillåtna temperaturer |
Ambient (vid fallet) -40 ... +70 °C (med/utan påfyllningsvätska) Alternativ: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Förvaring och transport |
-50 … +70 °C |
|
Tillåtet arbetstryck vid spindeln |
max. 25 bar, statisk |
|
Skalområde i ℃ |
Mätområde i ℃ |
Skala avstånd i ℃ |
|
-40 … +60 |
-30 … +50 |
1 |
|
-40 … +80 |
-30 … +60 |
2 |
|
-40 … +160 |
-30 … +140 |
2 |
|
-30 …+50 |
-20 …+40 |
1 |
|
-30 …+70 |
-20 …+60 |
1 |
|
-20... +60 |
-10... +50 |
1 |
|
-20... +80 |
-10... +70 |
1 |
|
-20... +100 |
0... +80 |
2 |
|
-20... +120 |
0... +100 |
2 |
|
-20... +140 |
0... +120 |
2 |
|
-10... +50 |
0… 40 |
1 |
|
0 … 60 |
10 … 50 |
1 |
|
0 … 80 |
10 …70 |
1 |
|
0 … 100 |
10 … 90 |
1 |
|
0 … 120 |
10 … 110 |
2 |
|
0 … 150 |
20 … 130 |
2 |
|
0 … 160 |
20 … 140 |
2 |
|
0 … 200 |
20 … 180 |
2 |
|
0 … 250 |
30 … 220 |
2 |
|
0 … 300 |
30 … 270 |
5 |
|
0 … 400 |
50 … 350 |
5 |
|
0 … 500 |
50 … 450 |
5 |
|
0 … 600 |
100 … 500 |
5 |

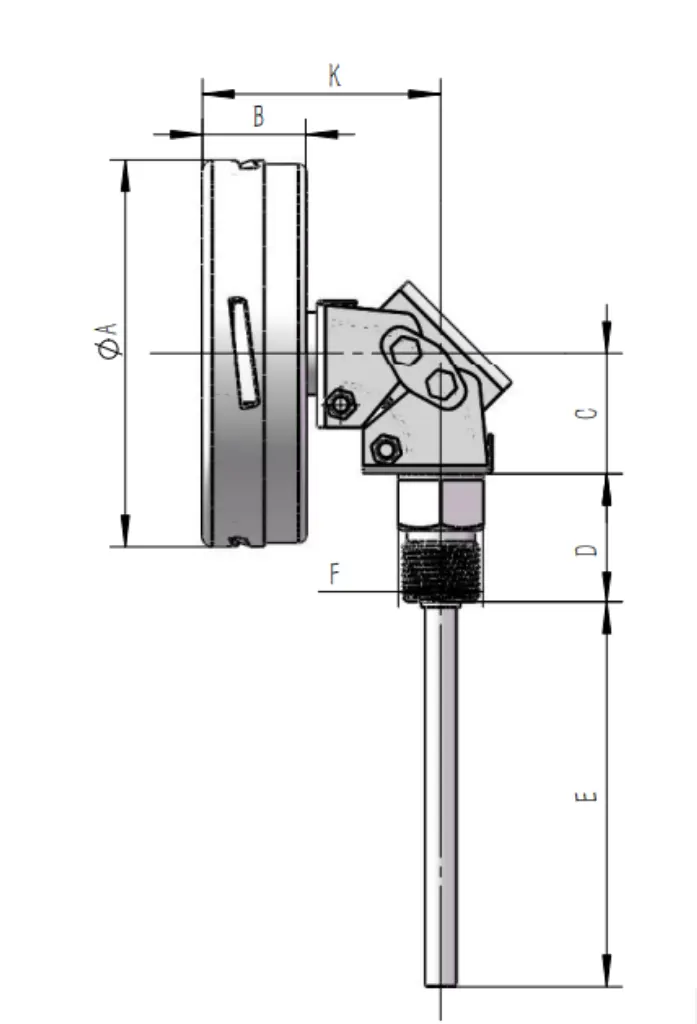

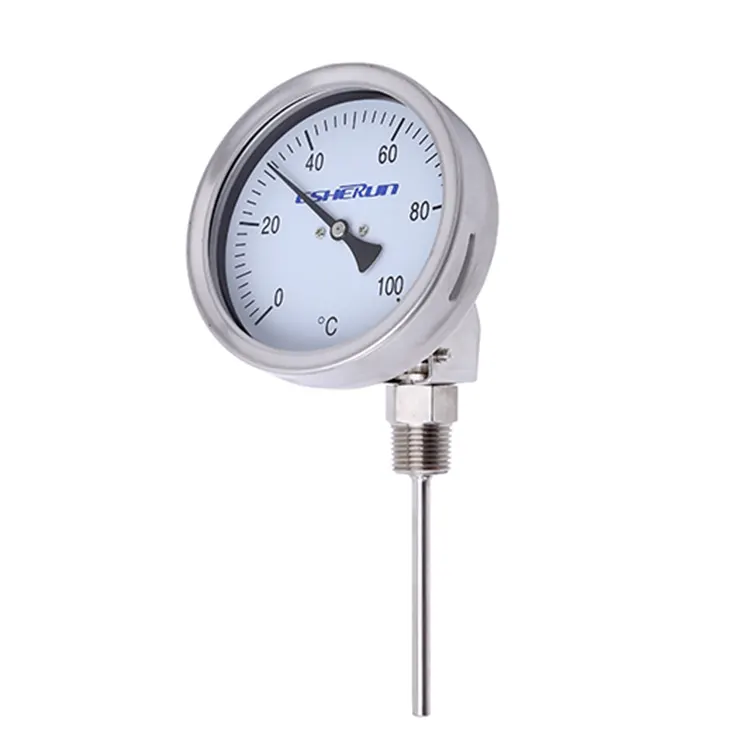

Justerbar spindel och urtavla version
