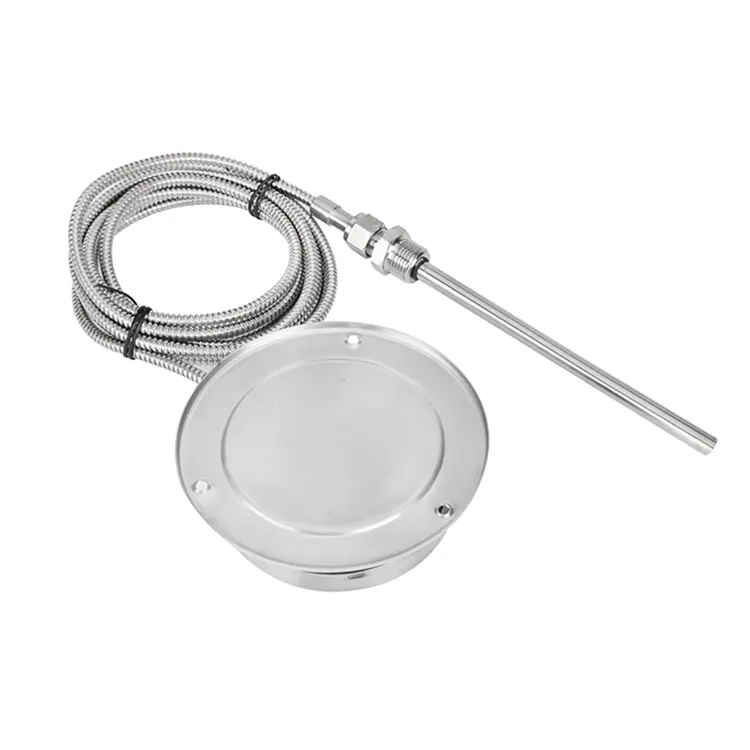

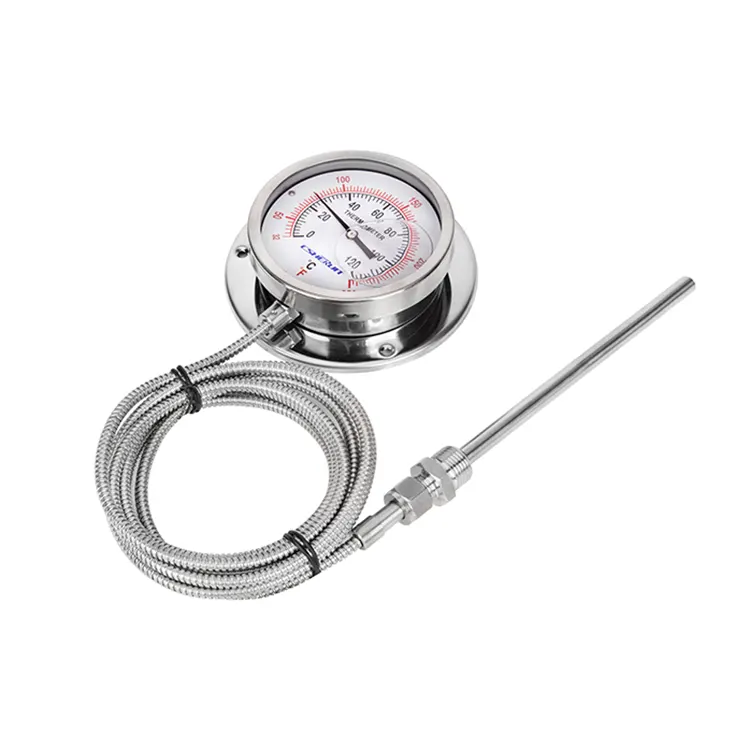

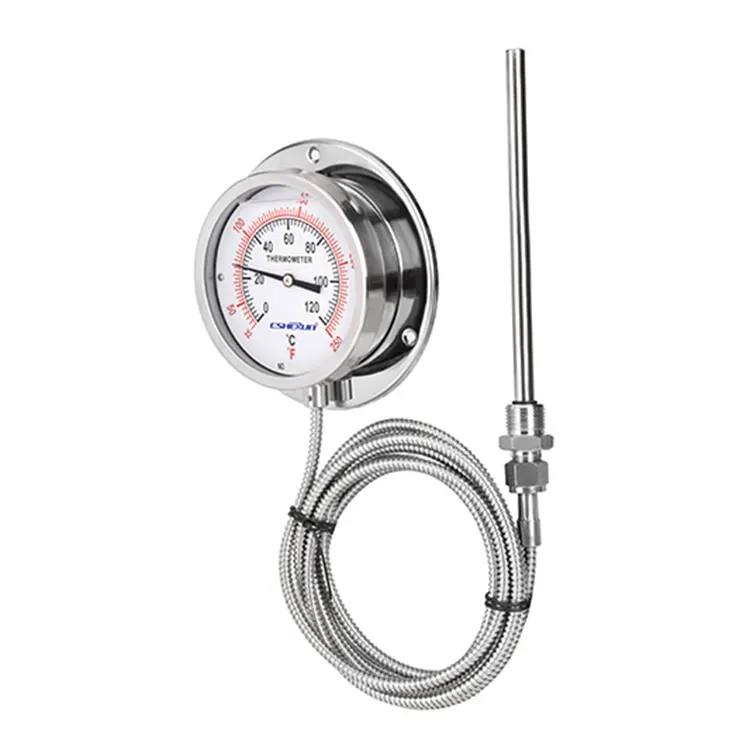

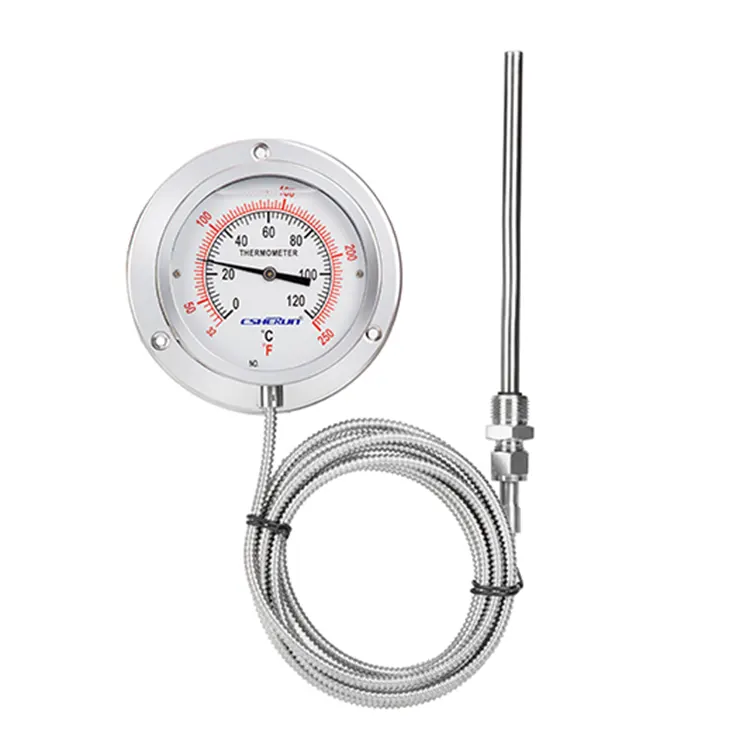

Trycktyp Temperaturmätare

Design

Mätprincip

Bourdon rörsystem

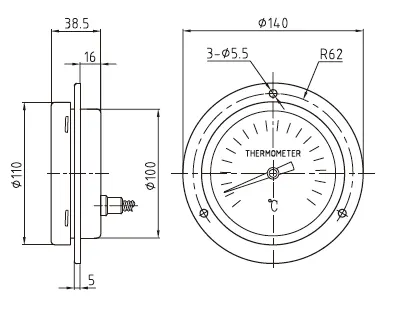

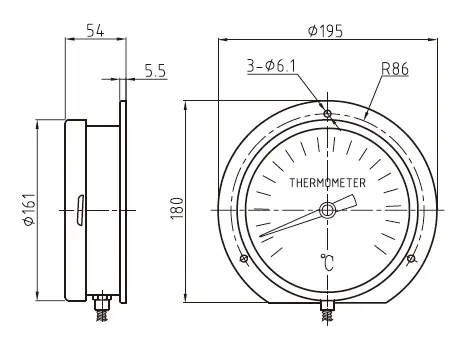

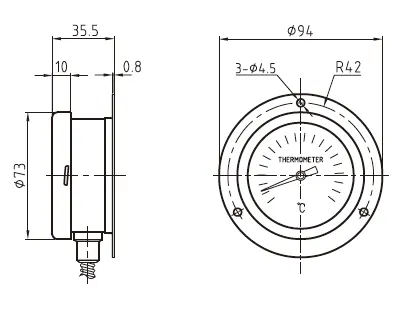

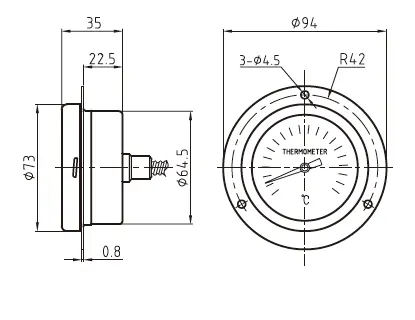

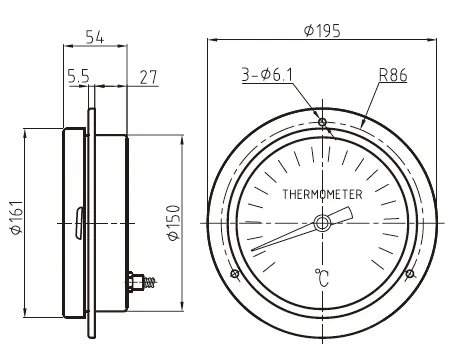

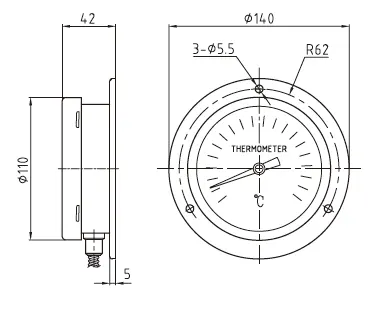

Nominell storlek i mm

63, 100, 150

Anslutningsdesign

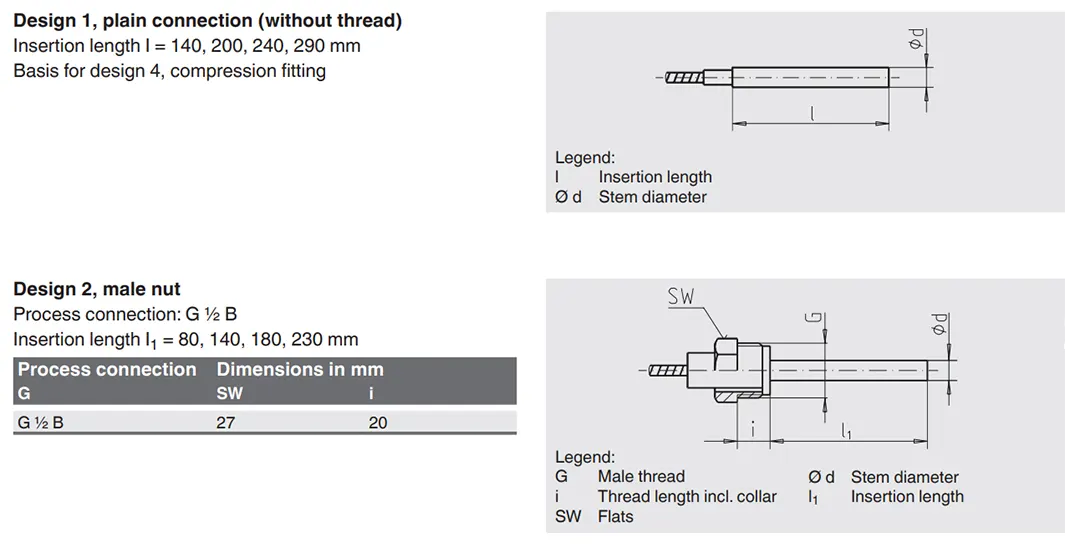

1, vanlig skaft (utan gänga)

2, hanmutter

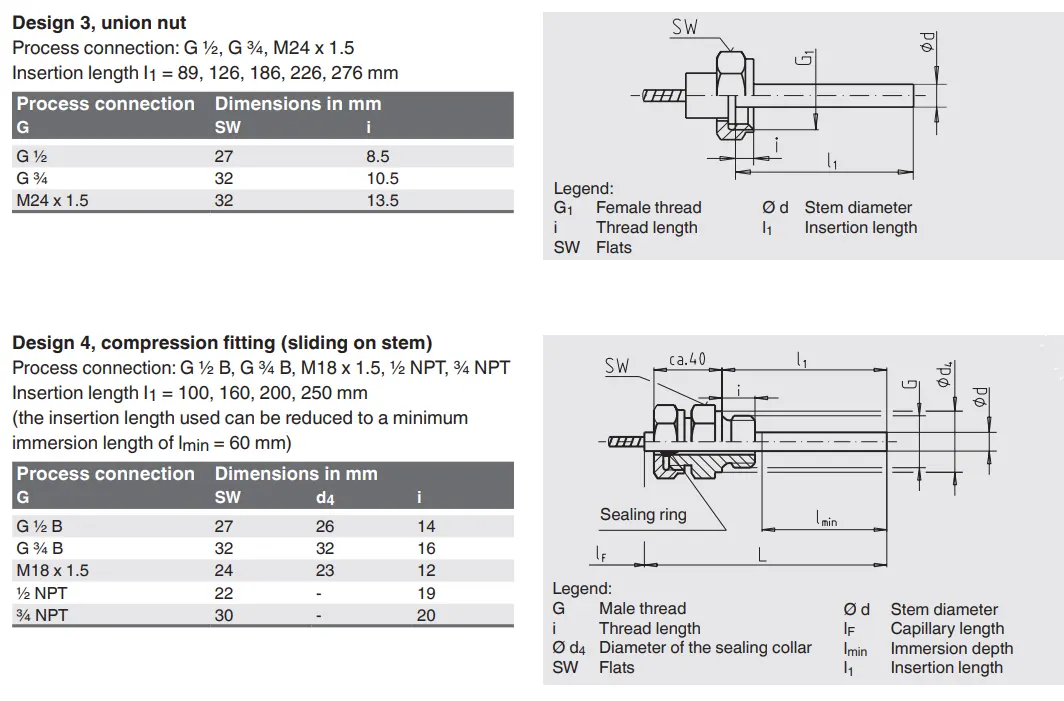

3, kopplingsmutter

4, kompressionskoppling (glidande på skaft)

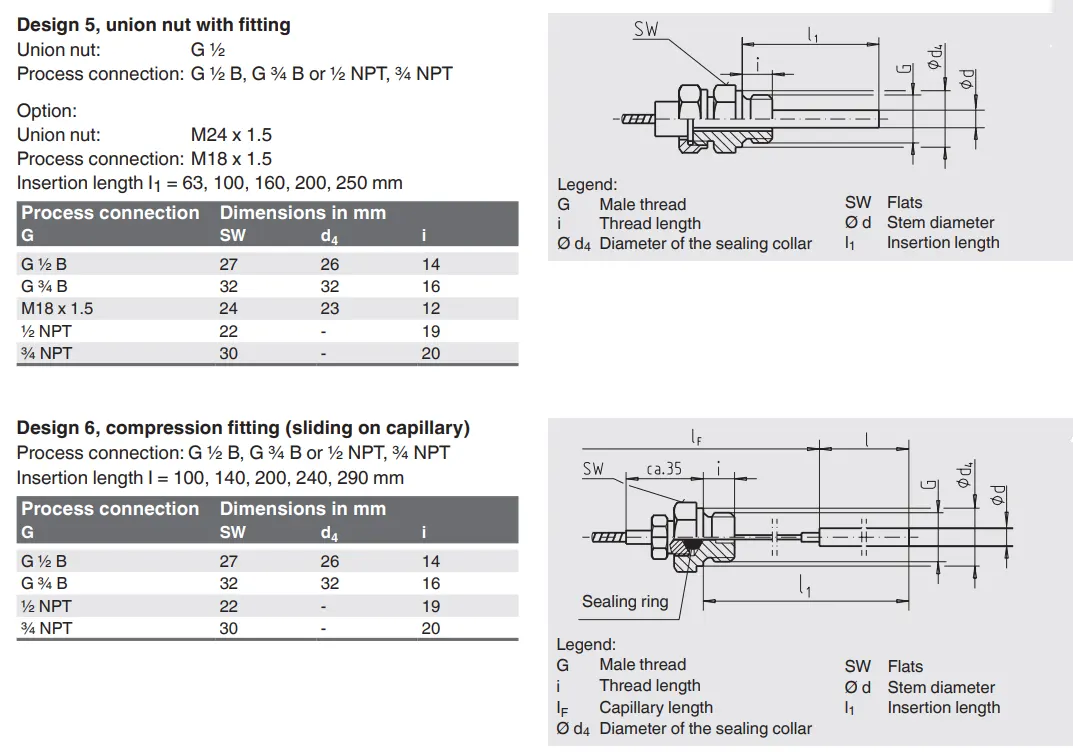

5, Kopplingsmutter med beslag

6, Kompressionskoppling (glidande på kapillär)

Enhet (skalområde)

°C

Alternativ:

■ °F

■ °C/°F (dubbel skala)

■ °F/°C (dubbel skala)

Processanslutning

■ Slät, utan gänga

■ G ½ B

■ ½ NPT

■ G ½ hona

■ ½ NPT hona

■ M20 x 1,5

■ M24 x 1,5 hona

andra på begäran

Noggrannhetsklass

Klass 2

Skaftets diameter

8mm, rostfritt stål 316L

Alternativ

■ 6 mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Övriga på begäran

Fodral, infattningsring

Rostfritt stål 304

Alternativ:

Rostfritt stål 316L

Förbindelse

Rostfritt stål 316L

Fönster

Instrumentglas: 100, 150

Transparent plast: 63

Alternativ:

Laminerat säkerhetsglas, klar plast som inte splittras

Ringa

Aluminiumvit, svart bokstäver

Pekare

Aluminium, svart

Kapillär ingång

Bak eller botten

Kapillär

Längd enligt kundspecifikation (max. 10 m), Ø 2 mm, rostfritt stål 1.4571, böjradie inte mindre än 6 mm

Tillåten driftpress vid spindeln

25 bar max, statisk

Inträngningsskydd

IP65 enligt IEC 60259 / IEC 529

Driftsförhållanden

Omgivningstemperaturintervall (vid höljet)

0 ... +40 °C max. (annat på begäran)

Förvaringstemperaturintervall

Utan vätskefuktning                                       ■ -50 ... +70 °C

med livsmedelskompatibel vätskedämpning                     ■ -20 ... +60 °C

Med vätskefuktning                                          ■ -50 ... +60 °C

Skalområde i ℃

Mätområde i ℃

Skala avstånd i ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30 …+50

-20 …+40

1

-20... +60

-10... +50

1

-20... +80

-10... +70

1

0 … 60

10 … 50

1

0 … 80

10 …70

1

0 … 100

10 … 90

1

0 … 120

10 … 110

2

0 … 160

20 … 140

2

0 … 200

20 … 180

2

0 … 250

30 … 220

5

0 … 300

30 … 270

10

0 … 400

50 … 350

10
