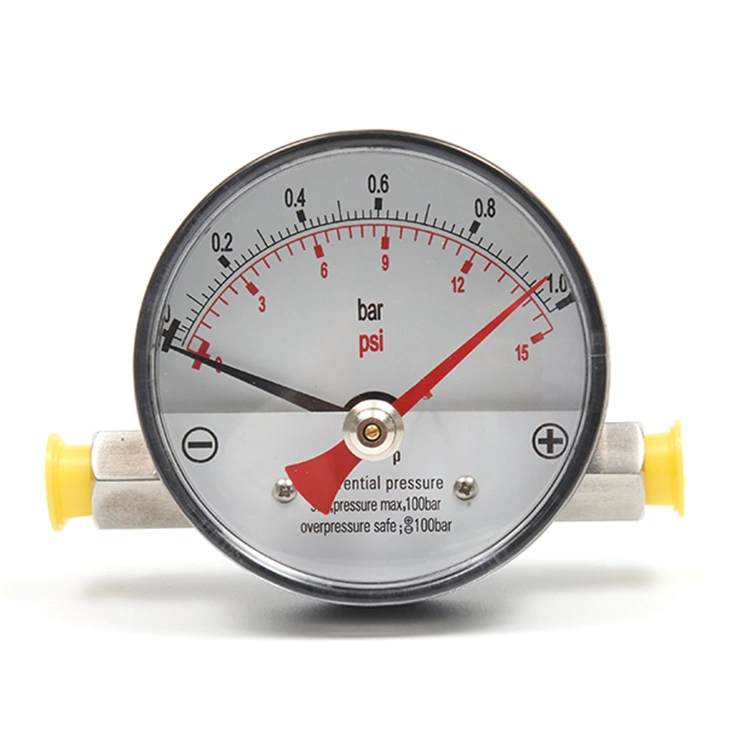

Differenstrycksmätare med magnetkolv

Differentialtrycksmätaren med magnetisk kolv-modell DP80 har en magnetisk kolvdesign som förbättrar mätarens känslighet och noggrannhet. Denna innovativa funktion möjliggör mjukare och mer lyhörd rörelse av pekaren, vilket ger dig exakta avläsningar även i utmanande miljöer.

Modell DP80 är byggd för att motstå påfrestningarna vid industriell användning och har en hållbar konstruktion i helt metall som säkerställer långvarig prestanda. Dess magnetiska kolvdesign minimerar också friktion och slitage, förlänger mätarens livslängd och minskar underhållskraven.

Som en ledande tillverkare av differentialtrycksmätare har CSHERUN Factory åtagit sig att tillhandahålla högkvalitativa produkter och exceptionell kundservice. Vår modell DP80 är designad och tillverkad för att uppfylla de stränga standarderna inom industrisektorn, vilket säkerställer tillförlitlighet och noggrannhet i dina behov av tryckmätning.

Oavsett om du arbetar inom olje- och gasindustrin, kemi-, kraftgenererings- eller vattenbehandlingsindustrin, är differentialtrycksmätaren med magnetisk kolv - modell DP80 - din pålitliga lösning för exakta tryckmätningar. Kontakta CSHERUN Factory idag för att lära dig mer om våra produkter och tjänster.

Ansökan

●För gasformiga och flytande medier som inte är det mycket viskös eller kristalliserande

●Filtersystem

●Pumpövervakning

●Kylkretsar

●Rörsystem

Specialfunktioner

●Differentialtrycksmätområden 0 ... 400 mbar till 0 ... 10 bar

●Kompakt systemväska av rostfritt stål, lämplig för höga arbetstryck (statiska tryck), valfritt 100, 250 eller 400 bar

●Överbelastningssäkerhet på båda sidor till maximalt arbetstryck

●System och indikatorhus utbytbara på plats

●Upp till 2 reedkontakter kan eftermonteras och justeras på plats

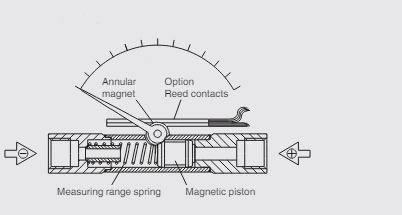

Illustrationer av principen

Montering enligt anbringade symboler

⊕ högtryck, ⊖ lågtryck

Trycken p1 och p2 verkar på ⊕- och ⊖-sidan av mätkammaren, åtskilda av den tryckbelastade magnetkolven eller magnetkolven.

Skillnaden i tryck orsakar en axiell rörelse (avböjning) av kolven som stöds av mätområdesfjädern.

En ringformad magnet monterad på instrumentpekaren följer magneten integrerad i kolven så att varje kolvposition tilldelas ett definierat läge för visaren.

Denna design möjliggör fullständig mekanisk separation av mätsystemet och indikeringen samtidigt som man eliminerar eventuellt läckage till utsidan.

Med volymflödet från ⊕ till ⊖ sidan i mätkammaren minimeras det genom den mekaniska konstruktionen och kommer inte att störa standardprocesser.

Specifikationer
